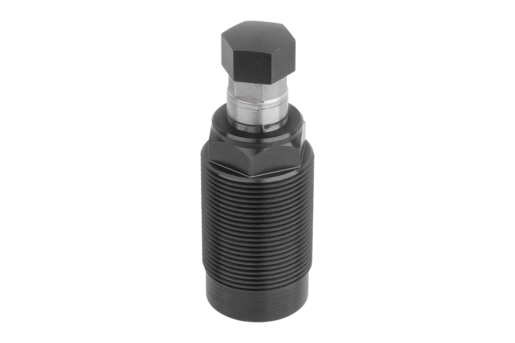

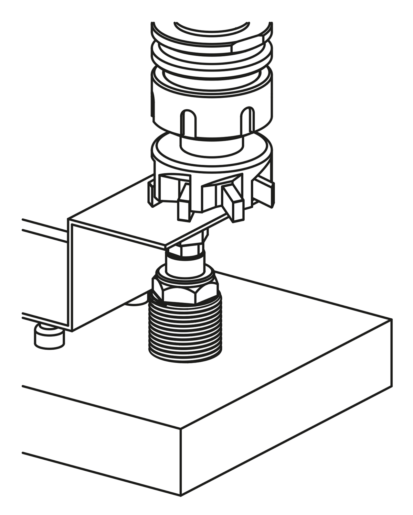

W obróbce przedmiotów stosowane są elementy podporowe, aby zapobiegać wibracjom i wygięciom przedmiotu obrabianego. Montaż przykręcanych elementów podporowych jest możliwy w poziomie oraz w pionie. Przy obu możliwościach montażowych da się osiągnąć oszczędzające miejsce pozycjonowanie urządzeń mocujących.
Zaciskanie hydrauliczne może następować w połączeniu z mocowaniem hydraulicznym lub oddzielnie od niego.

Obudowa i tłok ze stali.

Obudowa oksydowana.
Tłok hartowany.

Forma A, przykładanie hydrauliczne:
wsunięty sworzeń mocujący na pozycji podstawowej. Wysuwanie sworzni za pomocą hydrauliki oraz ich przykładanie za pomocą siły sprężyny.
Forma B, przykładanie za pomocą siły sprężyny:
wysunięty sworzeń mocujący na pozycji podstawowej. Przykładanie za pomocą siły sprężyny.

Należy przestrzegać dopuszczalnych sił obciążenia.

Przestrzegać instrukcji bezpieczeństwa.

Wywiercone kanały.

- Maks. ciśnienie robocze: 500 barów.
- Dopuszczalne obciążenie przy 500 barach: 9 kN.
- Min. ciśnienie oleju: 100 barów.
- Maks. moment dokręcania: 60 Nm.

Patrz kontur montażowy.

- Zintegrowany zgarniacz metalowy.
- Przykładanie zawsze za pomocą siły sprężyny.
- Niewielkie wymiary montażowe.
- Możliwość montażu w poziomie/w pionie.
- Zaciskanie osobno/łączone z procesem mocowania.
- Wbudowana uszczelka do krawędzi.

W zakresie dostawy 1 szt. uszczelki do krawędzi.

1) Kontur montażowy
