03194Trzpienie montażowe z uchwytem grzybkowym nierdzewne |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Trzpień – stal nierdzewna 1.4542.
Grzybek i przycisk – stal nierdzewna 1.4305.
Kulki – stal nierdzewna 1.4125.
Sprężyna – stal nierdzewna.Wersja:Trzpień hartowany min. 40 HRC i pasywowany.
Przyciski pasywowane.
Kulki hartowane 58 +4 HRC i pasywowane.
Sprężyna pasywowana.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych. Po naciśnięciu przycisku kulki chowają się, co umożliwia zamocowanie łączonych elementów. Po zwolnieniu przycisku kulki bezpiecznie blokują połączenie. Trzpienie montażowe w razie potrzeby można wyposażyć w linkę zabezpieczającą.
Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.
Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.
Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.
Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.
Trzpienie montażowe o średnicach 5 i 6 mm są umieszczone między sworzniem a uchwytem z kołnierzem.Wyposażenie:Tuleje mocujące do trzpieni montażowych 03197
Spiralny kabel zabezpieczający 03199
Linki zabezpieczające z pętlą 03199
Kółko z drutu 03199Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

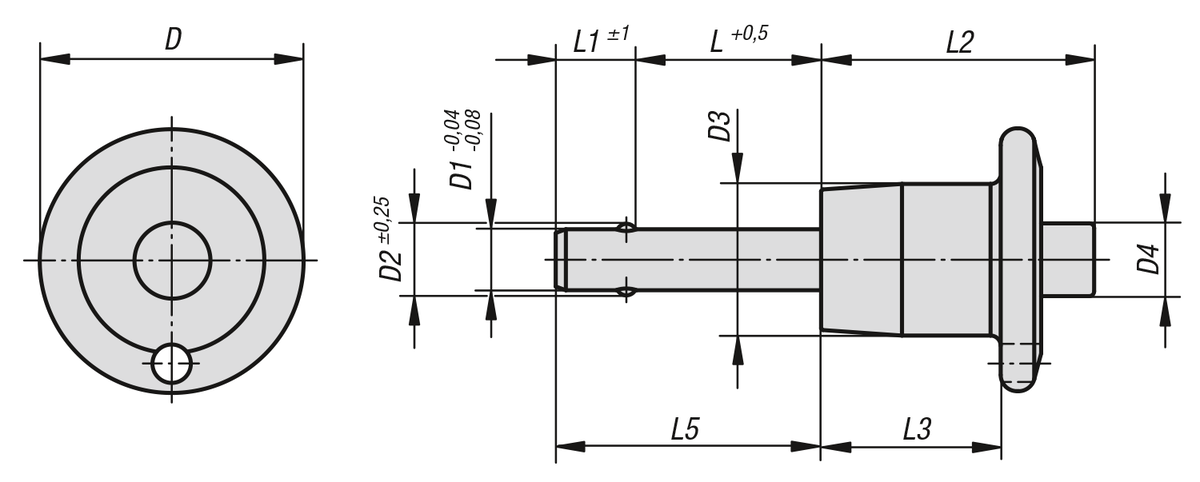

| Nr Zamówienia | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L5 | Otwór
ustalający
H11 | Siła ścinania
podwójnego
maks.kN | CAD | Osp. | Cena | Zamów |
|---|
| 03194-02105010 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 10 | 6 | 23,4 | 16 | 16 | 5 | 24,4 |  |  | 26,59 € | | | 03194-02105015 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 15 | 6 | 23,4 | 16 | 21 | 5 | 24,4 | | | 26,59 € | | | 03194-02105020 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 20 | 6 | 23,4 | 16 | 26 | 5 | 24,4 | | | 26,59 € | | | 03194-02105025 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 25 | 6 | 23,4 | 16 | 31 | 5 | 24,4 | | | 26,59 € | | | 03194-02105030 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 30 | 6 | 23,4 | 16 | 36 | 5 | 24,4 | | | 27,12 € | | | 03194-02105035 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 35 | 6 | 23,4 | 16 | 41 | 5 | 24,4 | | | 27,12 € | | | 03194-02105040 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 40 | 6 | 23,4 | 16 | 46 | 5 | 24,4 | | | 27,12 € | | | 03194-02105050 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 50 | 6 | 23,4 | 16 | 56 | 5 | 24,4 | | | 27,32 € | | | 03194-02105060 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 60 | 6 | 23,4 | 16 | 66 | 5 | 24,4 | | | 30,34 € | | | 03194-02105070 | 20,6 | 5 | 5,54 | 11,9 | 5,8 | 70 | 6 | 23,4 | 16 | 76 | 5 | 24,4 | | | 30,34 € | | | 03194-02106010 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 10 | 7 | 23,4 | 16 | 17 | 6 | 35,64 | | | 24,58 € | | | 03194-02106015 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 15 | 7 | 23,4 | 16 | 22 | 6 | 35,64 | | | 24,58 € | | | 03194-02106020 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 20 | 7 | 23,4 | 16 | 27 | 6 | 35,64 | | | 26,42 € | | | 03194-02106025 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 25 | 7 | 23,4 | 16 | 32 | 6 | 35,64 | | | 26,42 € | | | 03194-02106030 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 30 | 7 | 23,4 | 16 | 37 | 6 | 35,64 | | | 27,97 € | | | 03194-02106035 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 35 | 7 | 23,4 | 16 | 42 | 6 | 35,64 | | | 27,97 € | | | 03194-02106040 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 40 | 7 | 23,4 | 16 | 47 | 6 | 35,64 | | | 27,97 € | | | 03194-02106050 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 50 | 7 | 23,4 | 16 | 57 | 6 | 35,64 | | | 29,52 € | | | 03194-02106060 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 60 | 7 | 23,4 | 16 | 67 | 6 | 35,64 | | | 30,61 € | | | 03194-02106070 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 70 | 7 | 23,4 | 16 | 77 | 6 | 35,64 | | | 30,61 € | | | 03194-02106080 | 20,6 | 6 | 6,99 | 11,9 | 5,8 | 80 | 7 | 23,4 | 16 | 87 | 6 | 35,64 | | | 30,61 € | | | 03194-02108010 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 10 | 8 | 23,4 | 16 | 18 | 8 | 63,8 | | | 28,21 € | | | 03194-02108015 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 15 | 8 | 23,4 | 16 | 23 | 8 | 63,8 | | | 28,21 € | | | 03194-02108020 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 20 | 8 | 23,4 | 16 | 28 | 8 | 63,8 | | | 28,21 € | | | 03194-02108025 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 25 | 8 | 23,4 | 16 | 33 | 8 | 63,8 | | | 28,21 € | | | 03194-02108030 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 30 | 8 | 23,4 | 16 | 38 | 8 | 63,8 | | | 30,35 € | | | 03194-02108035 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 35 | 8 | 23,4 | 16 | 43 | 8 | 63,8 | | | 30,35 € | | | 03194-02108040 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 40 | 8 | 23,4 | 16 | 48 | 8 | 63,8 | | | 32,38 € | | | 03194-02108050 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 50 | 8 | 23,4 | 16 | 58 | 8 | 63,8 | | | 32,38 € | | | 03194-02108060 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 60 | 8 | 23,4 | 16 | 68 | 8 | 63,8 | | | 34,58 € | | | 03194-02108070 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 70 | 8 | 23,4 | 16 | 78 | 8 | 63,8 | | | 34,58 € | | | 03194-02108080 | 20,6 | 8 | 9,42 | 11,9 | 5,8 | 80 | 8 | 23,4 | 16 | 88 | 8 | 63,8 | | | 34,58 € | | | 03194-02510015 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 15 | 9 | 25,7 | 17,8 | 24 | 10 | 100,1 | | | 30,21 € | | | 03194-02510020 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 20 | 9 | 25,7 | 17,8 | 29 | 10 | 100,1 | | | 30,21 € | | | 03194-02510025 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 25 | 9 | 25,7 | 17,8 | 34 | 10 | 100,1 | | | 30,21 € | | | 03194-02510030 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 30 | 9 | 25,7 | 17,8 | 39 | 10 | 100,1 | | | 33,82 € | | | 03194-02510035 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 35 | 9 | 25,7 | 17,8 | 44 | 10 | 100,1 | | | 33,82 € | | | 03194-02510040 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 40 | 9 | 25,7 | 17,8 | 49 | 10 | 100,1 | | | 33,82 € | | | 03194-02510050 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 50 | 9 | 25,7 | 17,8 | 59 | 10 | 100,1 | | | 33,82 € | | | 03194-02510060 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 60 | 9 | 25,7 | 17,8 | 69 | 10 | 100,1 | | | 39,53 € | | | 03194-02510070 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 70 | 9 | 25,7 | 17,8 | 79 | 10 | 100,1 | | | 39,53 € | | | 03194-02510080 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 80 | 9 | 25,7 | 17,8 | 89 | 10 | 100,1 | | | 39,53 € | | | 03194-02510090 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 90 | 9 | 25,7 | 17,8 | 99 | 10 | 100,1 | | | 41,01 € | | | 03194-02510100 | 25,4 | 10 | 11,86 | 14,2 | 7,4 | 100 | 9 | 25,7 | 17,8 | 109 | 10 | 100,1 | | | 41,01 € | | | 03194-03512020 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 20 | 10 | 32,3 | 21,6 | 30 | 12 | 144,06 | | | 39,00 € | | | 03194-03512025 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 25 | 10 | 32,3 | 21,6 | 35 | 12 | 144,06 | | | 39,00 € | | | 03194-03512030 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 30 | 10 | 32,3 | 21,6 | 40 | 12 | 144,06 | | | 42,60 € | | | 03194-03512035 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 35 | 10 | 32,3 | 21,6 | 45 | 12 | 144,06 | | | 42,60 € | | | 03194-03512040 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 40 | 10 | 32,3 | 21,6 | 50 | 12 | 144,06 | | | 42,60 € | | | 03194-03512050 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 50 | 10 | 32,3 | 21,6 | 60 | 12 | 144,06 | | | 49,52 € | | | 03194-03512060 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 60 | 10 | 32,3 | 21,6 | 70 | 12 | 144,06 | | | 49,52 € | | | 03194-03512070 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 70 | 10 | 32,3 | 21,6 | 80 | 12 | 144,06 | | | 49,52 € | | | 03194-03512080 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 80 | 10 | 32,3 | 21,6 | 90 | 12 | 144,06 | | | 49,52 € | | | 03194-03512090 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 90 | 10 | 32,3 | 21,6 | 100 | 12 | 144,06 | | | 58,02 € | | | 03194-03512100 | 34,7 | 12 | 14,45 | 18,3 | 10,7 | 100 | 10 | 32,3 | 21,6 | 110 | 12 | 144,06 | | | 58,02 € | |
