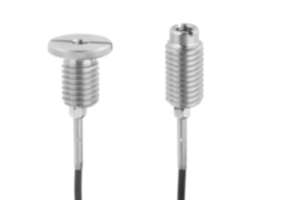

03197-15Tuleje mocujące ze stali nierdzewnej z czujnikiem stanu |
powrót |
|
|
OpisOpis produktu:Tuleje mocujące tworzą punkt mocowania dla trzpieni montażowych lub sworzni wtykowych, w których mogą one zostać bezpiecznie i dokładnie zatrzaśnięte.
W przypadku tulei mocujących z czujnikiem stanu na tulei znajduje się zmiennie ustawiany czujnik. Umożliwia on sprawdzenie elektroniczne, czy sworzeń znajduje się w tulei mocującej, czy nie.
W przypadku stosowania kilku tulei można stwierdzić, w której z nich znajduje się trzpień montażowy lub sworzeń wtykowy.Materiał:Tuleja mocująca ze stali lub stali nierdzewnej 1.4305.
Czujnik ze stali nierdzewnej.
Nakrętka zaciskowa mosiężna.Wersja:Tuleja mocująca i czujnik niepowlekany.
Nakrętka zaciskowa niklowana.Wskazówka:Czujnik stanu i nakrętka zaciskowa są dostarczane niezmontowane.
Maksymalny moment dokręcania nakrętki zaciskowej: 1,2 Nm.Dane techniczne:Czujnik indukcyjny:
Obwód wyjściowy: PNP zestyk zwierny (NO)
Napięcie robocze 10 – 30 V DC
Prąd roboczy <100 mA
Zasięg 1 mm
Częstotliwość łączenia: <3500 Hz
Odporność na zwarcie: tak
Odporność na zmianę biegunów: tak
Stopień ochrony: IP 67
Podłączenie: PVC kabel 2 m
Zakres temperatur: -25°C – +70°C

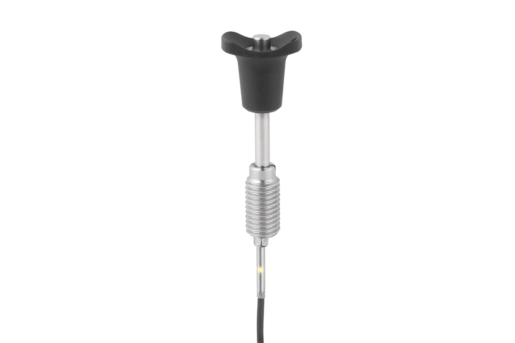

Aprobaty: CE, c-UL-us, EACZastosowanie:Tuleje mocujące w połączeniu z czujnikiem stanu umożliwiają sterowanie procesami zależne od załączania. Ponadto można zapewnić, że trzpień montażowy lub sworzeń wtykowy znajdzie się w żądanym miejscu.Montaż:Czujnik jest mocowany na tulei za pomocą nakrętki zaciskowej i ustawiany osiowo. Przez dokręcenie nakrętki zaciskowej czujnik zostaje ostatecznie zamocowany.
Szczegółowy sposób postępowania opisano w instrukcji montażu.Bezpieczeństwo:Tuleje mocujące z czujnikiem stanu nie są przystosowane do zabezpieczania ludzi.Wskazówka dotycząca planu:Forma A: gwint przelotowy
Forma B: z gwintem i kołnierzem
1) LED
BN = brązowy
BK = czarny
BU = niebieski PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |

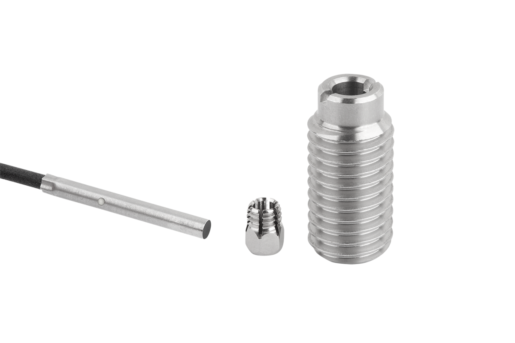

Tuleje mocujące ze stali nierdzewnej z czujnikiem stanu, forma A, gwint przelotowy |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D
| D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Osp. | Cena | Zamów |
|---|
| 03197-15-11051201 | A | gwint przelotowy | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | 27 | M12 | 1,5 | 1,5 | 5 |  | | 113,64 € | | | 03197-15-11061601 | A | gwint przelotowy | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 114,92 € | | | 03197-15-11081601 | A | gwint przelotowy | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 114,92 € | | | 03197-15-11102401 | A | gwint przelotowy | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 117,47 € | | | 03197-15-11122401 | A | gwint przelotowy | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 117,47 € | | | 03197-15-11163001 | A | gwint przelotowy | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 118,75 € | |
|

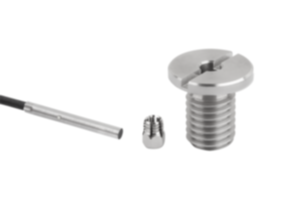

Tuleje mocujące ze stali nierdzewnej z czujnikiem stanu, forma B, z gwintem i kołnierzem |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D
| D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Osp. | Cena | Zamów |
|---|
| 03197-15-12051201 | B | z gwintem i kołnierzem | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | 27 | M12 | 2 | 2 | 5 | | | 115,56 € | | | 03197-15-12061601 | B | z gwintem i kołnierzem | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 116,84 € | | | 03197-15-12081601 | B | z gwintem i kołnierzem | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 116,84 € | | | 03197-15-12102401 | B | z gwintem i kołnierzem | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 119,39 € | | | 03197-15-12122401 | B | z gwintem i kołnierzem | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 119,39 € | | | 03197-15-12163001 | B | z gwintem i kołnierzem | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 120,67 € | |
|
