03197-16Tuleje mocujące ze stali nierdzewnej do czujnika stanu |
powrót |
|
|

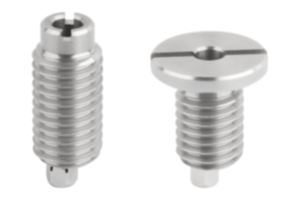

OpisOpis produktu:Tuleje mocujące tworzą punkt mocowania dla trzpieni montażowych lub sworzni wtykowych, w których mogą one zostać bezpiecznie i dokładnie zatrzaśnięte.
W przypadku tulei mocujących do czujnika nakrętka zaciskowa do mocowania czujnika Ø3 znajduje się na tulei. Czujnik umożliwia sprawdzenie elektroniczne, czy sworzeń znajduje się w tulei mocującej, czy nie.
W przypadku stosowania kilku tulei można stwierdzić, w której z nich znajduje się trzpień montażowy lub sworzeń wtykowy.Materiał:Tuleja mocująca ze stali lub stali nierdzewnej 1.4305.
Nakrętka zaciskowa mosiężna.Wersja:Tuleja mocująca niepowlekana.
Nakrętka zaciskowa niklowana.Wskazówka:Nakrętka zaciskowa jest dostarczana niezmontowana.
Maksymalny moment dokręcania nakrętki zaciskowej: 1,2 Nm.Zastosowanie:Tuleje mocujące w połączeniu z czujnikiem stanu umożliwiają sterowanie procesami zależne od załączania. Ponadto można zapewnić, że trzpień montażowy lub sworzeń wtykowy znajdzie się w żądanym miejscu.Montaż:Czujnik jest mocowany na tulei za pomocą nakrętki zaciskowej i ustawiany osiowo. Przez dokręcenie nakrętki zaciskowej czujnik zostaje ostatecznie zamocowany.
Szczegółowy sposób postępowania opisano w instrukcji montażu.Wskazówka dotycząca planu:Forma A: gwint przelotowy
Forma B: z gwintem i kołnierzem PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Tuleje mocujące ze stali nierdzewnej do czujnika stanu, forma A, gwint przelotowy |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D
| D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | M | N | T | SW | CAD | Osp. | Cena | Zamów |
|---|
| 03197-16-1105120 | A | gwint przelotowy | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | M12 | 1,5 | 1,5 | 5 |  | | 22,99 € | | | 03197-16-1106160 | A | gwint przelotowy | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | M16 | 2 | 2 | 5 | | | 24,27 € | | | 03197-16-1108160 | A | gwint przelotowy | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | M16 | 2 | 2 | 5 | | | 24,27 € | | | 03197-16-1110240 | A | gwint przelotowy | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | M24 | 2,5 | 3 | 5 | | | 26,82 € | | | 03197-16-1112240 | A | gwint przelotowy | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | M24 | 2,5 | 3 | 5 | | | 26,82 € | | | 03197-16-1116300 | A | gwint przelotowy | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | M30 | 2,5 | 3 | 5 | | | 28,09 € | |
|
Tuleje mocujące ze stali nierdzewnej do czujnika stanu, forma B, z gwintem i kołnierzem |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D
| D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | M | N | T | SW | CAD | Osp. | Cena | Zamów |
|---|
| 03197-16-1205120 | B | z gwintem i kołnierzem | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | M12 | 2 | 2 | 5 | | | 24,91 € | | | 03197-16-1206160 | B | z gwintem i kołnierzem | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | M16 | 2,5 | 2 | 5 | | | 26,19 € | | | 03197-16-1208160 | B | z gwintem i kołnierzem | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | M16 | 2,5 | 2 | 5 | | | 26,19 € | | | 03197-16-1210240 | B | z gwintem i kołnierzem | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | M24 | 2,5 | 3 | 5 | | | 28,74 € | | | 03197-16-1212240 | B | z gwintem i kołnierzem | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | M24 | 2,5 | 3 | 5 | | | 28,74 € | | | 03197-16-1216300 | B | z gwintem i kołnierzem | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | M30 | 2,5 | 3 | 5 | | | 30,02 € | |
|
