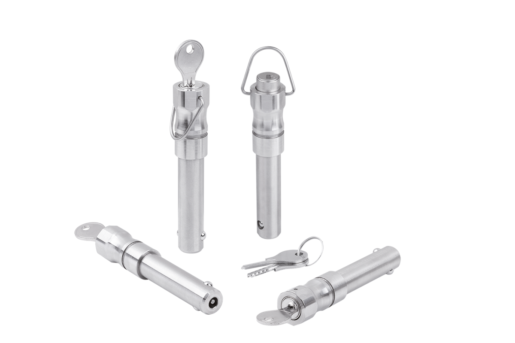

03415-05Trzpień montażowy ze stali nierdzewnej zamykany |
powrót |
|
|
OpisOpis produktu:Trzpienie montażowe służą do szybkiego, prostego łączenia elementów konstrukcyjnych. Wariant zamykany zapobiega przypadkowemu poluzowaniu połączenia.
Po otwarciu zamka cylindrycznego dociskowego za pomocą klucza można odryglować obydwie kule i zamocować łączone części. Jeśli zamek cylindryczny dociskowy zostanie wciśnięty ręcznie, kule bezpiecznie zablokują połączenie. Odblokowanie kul można wykonać tylko za pomocą klucza.Materiał:Części stalowe – nierdzewne.
Zamek Zamak.
Klucz stalowy ocynkowany.Wersja:Z połyskiem.Wskazówka:Siła ścinania z podwójnym cięciem (F) = S · τ aB maks
Dane siły ścinania są teoretycznym obciążeniem zrywającym. Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.
Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.
Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.
Zamek dociskowy jest wspólnie zamykany. Wszystkie cylindry zamykające można otwierać tym samym kluczem. Trzpienie montażowe zamykane są dostarczane z dwoma kluczami.Na zapytanie:Dodatkowe wersje.Wyposażenie:Tuleje mocujące do trzpieni montażowych 03197
Spiralny kabel zabezpieczający 03199
Linki zabezpieczające z pętlą 03199
Kółko z drutu Wskazówka dotycząca planu:Forma A: z wgłębieniem pod palec
Forma B: z wgłębieniem pod palec i pierścieniem PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Trzpień montażowy ze stali nierdzewnej zamykany, forma A, z uchwytem zagłębianym |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D | D1 | D2 | D3 | L | L1 | L2 | L5 | L6 | SW | Otwór
ustalający
H11 | Siła ścinania
podwójnego
maks.kN | CAD | Osp. | Cena | Zamów |
|---|
| 03415-05-002208020 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 20 | 7,8 | 49,2 | 27,8 | 28 | 21 | 8 | 38 |  | | 27,78 € | | | 03415-05-002208025 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 25 | 7,8 | 49,2 | 32,8 | 28 | 21 | 8 | 38 | | | 27,78 € | | | 03415-05-002208030 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 30 | 7,8 | 49,2 | 37,8 | 28 | 21 | 8 | 38 | | | 31,03 € | | | 03415-05-002208035 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 35 | 7,8 | 49,2 | 42,8 | 28 | 21 | 8 | 38 | | | 31,03 € | | | 03415-05-002208040 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 40 | 7,8 | 49,2 | 47,8 | 28 | 21 | 8 | 38 | | | 31,03 € | | | 03415-05-002208045 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 45 | 7,8 | 49,2 | 52,8 | 28 | 21 | 8 | 38 | | | 31,03 € | | | 03415-05-002208050 | A | z wgłębieniem pod palec | 22 | 8 | 9,5 | 20 | 50 | 7,8 | 49,2 | 57,8 | 28 | 21 | 8 | 38 | | | 31,03 € | | | 03415-05-002210020 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 20 | 8,9 | 49,2 | 28,9 | 28 | 21 | 10 | 60 | | | 38,18 € | | | 03415-05-002210025 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 25 | 8,9 | 49,2 | 33,9 | 28 | 21 | 10 | 60 | | | 38,18 € | | | 03415-05-002210030 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 30 | 8,9 | 49,2 | 38,9 | 28 | 21 | 10 | 60 | | | 40,18 € | | | 03415-05-002210035 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 35 | 8,9 | 49,2 | 43,9 | 28 | 21 | 10 | 60 | | | 40,18 € | | | 03415-05-002210040 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 40 | 8,9 | 49,2 | 48,9 | 28 | 21 | 10 | 60 | | | 40,18 € | | | 03415-05-002210045 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 45 | 8,9 | 49,2 | 53,9 | 28 | 21 | 10 | 60 | | | 40,18 € | | | 03415-05-002210050 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 50 | 8,9 | 49,2 | 58,9 | 28 | 21 | 10 | 60 | | | 40,18 € | | | 03415-05-002210060 | A | z wgłębieniem pod palec | 22 | 10 | 12 | 20 | 60 | 8,9 | 49,2 | 68,9 | 28 | 21 | 10 | 60 | | | 42,30 € | | | 03415-05-002212025 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 25 | 9,9 | 49,2 | 34,9 | 28 | 21 | 12 | 86 | | | 34,87 € | | | 03415-05-002212030 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 30 | 9,9 | 49,2 | 39,9 | 28 | 21 | 12 | 86 | | | 36,41 € | | | 03415-05-002212035 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 35 | 9,9 | 49,2 | 44,9 | 28 | 21 | 12 | 86 | | | 36,41 € | | | 03415-05-002212040 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 40 | 9,9 | 49,2 | 49,9 | 28 | 21 | 12 | 86 | | | 36,41 € | | | 03415-05-002212045 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 45 | 9,9 | 49,2 | 54,9 | 28 | 21 | 12 | 86 | | | 36,41 € | | | 03415-05-002212050 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 50 | 9,9 | 49,2 | 59,9 | 28 | 21 | 12 | 86 | | | 36,41 € | | | 03415-05-002212060 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 60 | 9,9 | 49,2 | 69,9 | 28 | 21 | 12 | 86 | | | 38,09 € | | | 03415-05-002212070 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 70 | 9,9 | 49,2 | 79,9 | 28 | 21 | 12 | 86 | | | 39,01 € | | | 03415-05-002212080 | A | z wgłębieniem pod palec | 22 | 12 | 14,5 | 20 | 80 | 9,9 | 49,2 | 89,9 | 28 | 21 | 12 | 86 | | | 39,01 € | | | 03415-05-002216030 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 30 | 13,1 | 51,2 | 43,1 | 28 | 21 | 16 | 153 | | | 54,13 € | | | 03415-05-002216035 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 35 | 13,1 | 51,2 | 48,1 | 28 | 21 | 16 | 153 | | | 54,13 € | | | 03415-05-002216040 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 40 | 13,1 | 51,2 | 53,1 | 28 | 21 | 16 | 153 | | | 54,13 € | | | 03415-05-002216045 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 45 | 13,1 | 51,2 | 58,1 | 28 | 21 | 16 | 153 | | | 54,13 € | | | 03415-05-002216050 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 50 | 13,1 | 51,2 | 63,1 | 28 | 21 | 16 | 153 | | | 54,13 € | | | 03415-05-002216060 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 60 | 13,1 | 51,2 | 73,1 | 28 | 21 | 16 | 153 | | | 58,35 € | | | 03415-05-002216070 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 70 | 13,1 | 51,2 | 83,1 | 28 | 21 | 16 | 153 | | | 58,35 € | | | 03415-05-002216080 | A | z wgłębieniem pod palec | 22 | 16 | 19 | 20 | 80 | 13,1 | 51,2 | 93,1 | 28 | 21 | 16 | 153 | | | 61,97 € | |
|
Trzpień montażowy ze stali nierdzewnej zamykany, forma B, z uchwytem zagłębianym i pierścieniem |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | L6 | SW | Otwór
ustalający
H11 | Siła ścinania
podwójnego
maks.kN | CAD | Osp. | Cena | Zamów |
|---|
| 03415-05-102208020 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 20 | 7,8 | 49,2 | 69,3 | 30,3 | 27,8 | 28 | 21 | 8 | 38 | | | 29,28 € | | | 03415-05-102208025 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 25 | 7,8 | 49,2 | 69,3 | 30,3 | 32,8 | 28 | 21 | 8 | 38 | | | 29,28 € | | | 03415-05-102208030 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 30 | 7,8 | 49,2 | 69,3 | 30,3 | 37,8 | 28 | 21 | 8 | 38 | | | 32,51 € | | | 03415-05-102208035 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 35 | 7,8 | 49,2 | 69,3 | 30,3 | 42,8 | 28 | 21 | 8 | 38 | | | 32,51 € | | | 03415-05-102208040 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 40 | 7,8 | 49,2 | 69,3 | 30,3 | 47,8 | 28 | 21 | 8 | 38 | | | 32,51 € | | | 03415-05-102208045 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 45 | 7,8 | 49,2 | 69,3 | 30,3 | 52,8 | 28 | 21 | 8 | 38 | | | 32,51 € | | | 03415-05-102208050 | B | z wgłębieniem pod palec i pierścieniem | 22 | 8 | 9,5 | 20 | 33 | 50 | 7,8 | 49,2 | 69,3 | 30,3 | 57,8 | 28 | 21 | 8 | 38 | | | 32,51 € | | | 03415-05-102210020 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 20 | 8,9 | 49,2 | 69,3 | 30,3 | 28,9 | 28 | 21 | 10 | 60 | | | 39,50 € | | | 03415-05-102210025 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 25 | 8,9 | 49,2 | 69,3 | 30,3 | 33,9 | 28 | 21 | 10 | 60 | | | 39,50 € | | | 03415-05-102210030 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 30 | 8,9 | 49,2 | 69,3 | 30,3 | 38,9 | 28 | 21 | 10 | 60 | | | 41,49 € | | | 03415-05-102210035 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 35 | 8,9 | 49,2 | 69,3 | 30,3 | 43,9 | 28 | 21 | 10 | 60 | | | 41,49 € | | | 03415-05-102210040 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 40 | 8,9 | 49,2 | 69,3 | 30,3 | 48,9 | 28 | 21 | 10 | 60 | | | 41,49 € | | | 03415-05-102210045 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 45 | 8,9 | 49,2 | 69,3 | 30,3 | 53,9 | 28 | 21 | 10 | 60 | | | 41,49 € | | | 03415-05-102210050 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 50 | 8,9 | 49,2 | 69,3 | 30,3 | 58,9 | 28 | 21 | 10 | 60 | | | 41,49 € | | | 03415-05-102210060 | B | z wgłębieniem pod palec i pierścieniem | 22 | 10 | 12 | 20 | 33 | 60 | 8,9 | 49,2 | 69,3 | 30,3 | 68,9 | 28 | 21 | 10 | 60 | | | 43,64 € | | | 03415-05-102212025 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 25 | 9,9 | 49,2 | 69,3 | 30,3 | 34,9 | 28 | 21 | 12 | 86 | | | 36,05 € | | | 03415-05-102212030 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 30 | 9,9 | 49,2 | 69,3 | 30,3 | 39,9 | 28 | 21 | 12 | 86 | | | 37,61 € | | | 03415-05-102212035 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 35 | 9,9 | 49,2 | 69,3 | 30,3 | 44,9 | 28 | 21 | 12 | 86 | | | 37,61 € | | | 03415-05-102212040 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 40 | 9,9 | 49,2 | 69,3 | 30,3 | 49,9 | 28 | 21 | 12 | 86 | | | 37,61 € | | | 03415-05-102212045 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 45 | 9,9 | 49,2 | 69,3 | 30,3 | 54,9 | 28 | 21 | 12 | 86 | | | 37,61 € | | | 03415-05-102212050 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 50 | 9,9 | 49,2 | 69,3 | 30,3 | 59,9 | 28 | 21 | 12 | 86 | | | 37,61 € | | | 03415-05-102212060 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 60 | 9,9 | 49,2 | 69,3 | 30,3 | 69,9 | 28 | 21 | 12 | 86 | | | 39,24 € | | | 03415-05-102212070 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 70 | 9,9 | 49,2 | 69,3 | 30,3 | 79,9 | 28 | 21 | 12 | 86 | | | 40,19 € | | | 03415-05-102212080 | B | z wgłębieniem pod palec i pierścieniem | 22 | 12 | 14,5 | 20 | 33 | 80 | 9,9 | 49,2 | 69,3 | 30,3 | 89,9 | 28 | 21 | 12 | 86 | | | 40,19 € | | | 03415-05-102216030 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 30 | 13,1 | 51,2 | 69,3 | 30,3 | 43,1 | 28 | 21 | 16 | 153 | | | 55,14 € | | | 03415-05-102216035 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 35 | 13,1 | 51,2 | 69,3 | 30,3 | 48,1 | 28 | 21 | 16 | 153 | | | 55,14 € | | | 03415-05-102216040 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 40 | 13,1 | 51,2 | 69,3 | 30,3 | 53,1 | 28 | 21 | 16 | 153 | | | 55,14 € | | | 03415-05-102216045 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 45 | 13,1 | 51,2 | 69,3 | 30,3 | 58,1 | 28 | 21 | 16 | 153 | | | 55,14 € | | | 03415-05-102216050 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 50 | 13,1 | 51,2 | 69,3 | 30,3 | 63,1 | 28 | 21 | 16 | 153 | | | 55,14 € | | | 03415-05-102216060 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 60 | 13,1 | 51,2 | 69,3 | 30,3 | 73,1 | 28 | 21 | 16 | 153 | | | 59,37 € | | | 03415-05-102216070 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 70 | 13,1 | 51,2 | 69,3 | 30,3 | 83,1 | 28 | 21 | 16 | 153 | | | 59,37 € | | | 03415-05-102216080 | B | z wgłębieniem pod palec i pierścieniem | 22 | 16 | 19 | 20 | 33 | 80 | 13,1 | 51,2 | 69,3 | 30,3 | 93,1 | 28 | 21 | 16 | 153 | | | 63,01 € | |
|
