03099-61Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|

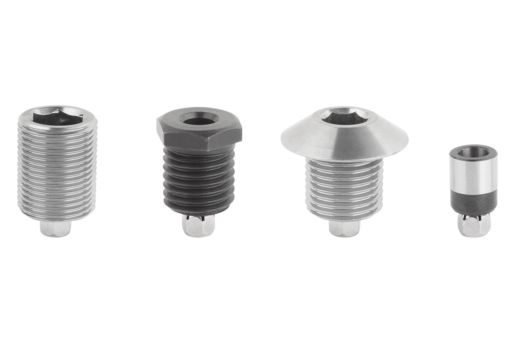

OpisOpis produktu:Tuleje pozycjonujące tworzą punkt mocowania dla elementów obsługowych i zatrzaskowych w kształcie trzpieni, w których mogą one zostać bezpiecznie i dokładnie zatrzaśnięte.

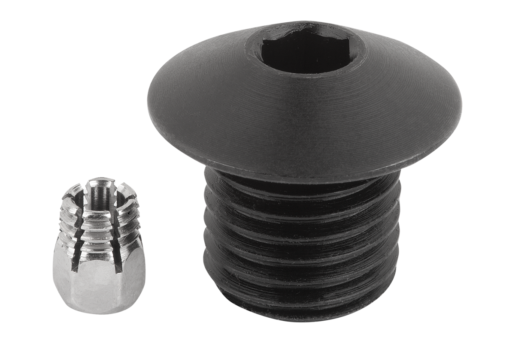

W przypadku tulei pozycjonujących do czujnika nakrętka zaciskowa do mocowania czujnika Ø3 znajduje się na tulei.
Czujnik umożliwia on sprawdzenie elektroniczne, czy sworzeń znajduje się w tulei pozycjonującej, czy nie.
W przypadku stosowania kilku tulei można stwierdzić, w której z nich znajduje się element obsługowy lub zatrzaskowy.Materiał:Tuleja pozycjonująca ze stali lub stali nierdzewnej 1.4034.
Nakrętka zaciskowa mosiężna.Wersja:Tuleja pozycjonująca:
stal hartowana i oksydowana.
Stal nierdzewna hartowana i niepowlekana.
Nakrętka zaciskowa niklowana.Wskazówka:Dostosowana do elementów montażowych 03099.
Nakrętka zaciskowa jest dostarczana niezmontowana.
Maksymalny moment dokręcania nakrętki zaciskowej: 1,2 Nm.Zastosowanie:Tuleje pozycjonujące w połączeniu z czujnikiem stanu umożliwiają sterowanie procesami zależne od załączania. Ponadto można zapewnić, że element obsługowy lub zatrzaskowy znajdzie się w żądanym miejscu.
Na przykład przy zmianie formatu maszyn pakujących.Montaż:Czujnik jest mocowany na tulei za pomocą nakrętki zaciskowej i ustawiany osiowo. Przez dokręcenie nakrętki zaciskowej czujnik zostaje ostatecznie zamocowany.
Szczegółowy sposób postępowania opisano w instrukcji montażu.Wskazówka dotycząca planu:Forma A: gwint przelotowy
Forma B: z gwintem i kołnierzem
Forma C: z gwintem i stożkiem zachodzącym
Forma D: gładka PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika stanu, forma A, gwint przelotowy |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H3 | T | T1 | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-61-103101 | A | gwint przelotowy | stal | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 |  | | 16,59 € | | | 03099-61-104101 | A | gwint przelotowy | stal | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 16,59 € | | | 03099-61-105121 | A | gwint przelotowy | stal | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 17,87 € | | | 03099-61-106121 | A | gwint przelotowy | stal | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 17,87 € | | | 03099-61-108161 | A | gwint przelotowy | stal | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 19,16 € | | | 03099-61-110161 | A | gwint przelotowy | stal | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 19,16 € | | | 03099-61-112201 | A | gwint przelotowy | stal | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 20,44 € | | | 03099-61-116241 | A | gwint przelotowy | stal | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 21,71 € | | | 03099-61-1103101 | A | gwint przelotowy | stal nierdzewna | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 | | | 19,16 € | | | 03099-61-1104101 | A | gwint przelotowy | stal nierdzewna | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 19,16 € | | | 03099-61-1105121 | A | gwint przelotowy | stal nierdzewna | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 20,44 € | | | 03099-61-1106121 | A | gwint przelotowy | stal nierdzewna | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 20,44 € | | | 03099-61-1108161 | A | gwint przelotowy | stal nierdzewna | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 21,71 € | | | 03099-61-1110161 | A | gwint przelotowy | stal nierdzewna | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 21,71 € | | | 03099-61-1112201 | A | gwint przelotowy | stal nierdzewna | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 22,99 € | | | 03099-61-1116241 | A | gwint przelotowy | stal nierdzewna | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 24,27 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika stanu, forma B, z gwintem i kołnierzem |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-61-203101 | B | z gwintem i kołnierzem | stal | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 18,53 € | | | 03099-61-204101 | B | z gwintem i kołnierzem | stal | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 18,53 € | | | 03099-61-205121 | B | z gwintem i kołnierzem | stal | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 19,80 € | | | 03099-61-206121 | B | z gwintem i kołnierzem | stal | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 19,80 € | | | 03099-61-208161 | B | z gwintem i kołnierzem | stal | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 21,08 € | | | 03099-61-210161 | B | z gwintem i kołnierzem | stal | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 21,08 € | | | 03099-61-212201 | B | z gwintem i kołnierzem | stal | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 22,36 € | | | 03099-61-216241 | B | z gwintem i kołnierzem | stal | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 23,63 € | | | 03099-61-1203101 | B | z gwintem i kołnierzem | stal nierdzewna | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 21,08 € | | | 03099-61-1204101 | B | z gwintem i kołnierzem | stal nierdzewna | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 21,08 € | | | 03099-61-1205121 | B | z gwintem i kołnierzem | stal nierdzewna | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 22,36 € | | | 03099-61-1206121 | B | z gwintem i kołnierzem | stal nierdzewna | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 22,36 € | | | 03099-61-1208161 | B | z gwintem i kołnierzem | stal nierdzewna | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 23,63 € | | | 03099-61-1210161 | B | z gwintem i kołnierzem | stal nierdzewna | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 23,63 € | | | 03099-61-1212201 | B | z gwintem i kołnierzem | stal nierdzewna | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 24,91 € | | | 03099-61-1216241 | B | z gwintem i kołnierzem | stal nierdzewna | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 24,91 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika stanu, forma C, z gwintem i stożkiem zachodzącym |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-61-304121 | C | z gwintem i stożkiem zachodzącym | stal | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 20,44 € | | | 03099-61-305121 | C | z gwintem i stożkiem zachodzącym | stal | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 20,44 € | | | 03099-61-306121 | C | z gwintem i stożkiem zachodzącym | stal | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 20,44 € | | | 03099-61-308161 | C | z gwintem i stożkiem zachodzącym | stal | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 21,71 € | | | 03099-61-310161 | C | z gwintem i stożkiem zachodzącym | stal | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 21,71 € | | | 03099-61-1304121 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 22,99 € | | | 03099-61-1305121 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 22,99 € | | | 03099-61-1306121 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 22,99 € | | | 03099-61-1308161 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 24,27 € | | | 03099-61-1310161 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 24,27 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej do czujnika stanu, forma D, gładki |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H1 | H3 | T | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-61-403089 | D | płaski | stal | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 24,91 € | | | 03099-61-404089 | D | płaski | stal | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 24,91 € | | | 03099-61-405089 | D | płaski | stal | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 24,91 € | | | 03099-61-406109 | D | płaski | stal | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 25,54 € | | | 03099-61-408139 | D | płaski | stal | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 25,54 € | | | 03099-61-410179 | D | płaski | stal | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 26,82 € | | | 03099-61-1403089 | D | płaski | stal nierdzewna | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 27,70 € | | | 03099-61-1404089 | D | płaski | stal nierdzewna | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 27,70 € | | | 03099-61-1405089 | D | płaski | stal nierdzewna | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 27,70 € | | | 03099-61-1406109 | D | płaski | stal nierdzewna | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 28,22 € | | | 03099-61-1408139 | D | płaski | stal nierdzewna | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 28,74 € | | | 03099-61-1410179 | D | płaski | stal nierdzewna | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 30,02 € | |
|
