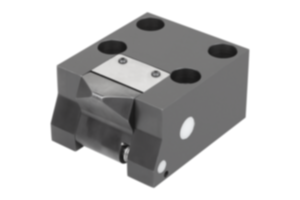

Dociski boczne hydrauliczne pojedynczego działania, z wycofaniem za pomocą sprężyny
Opis artykułu/ilustracje produktu

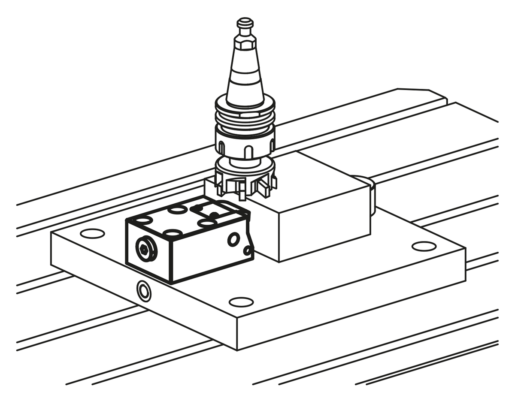

OpisOpis produktu:Za pomocą docisków bocznych można przykładać siłę zacisku na przedmiot obrabiany od boku. Dociski boczne nadają się zwłaszcza do sytuacji, w których mocowanie od góry jest niemożliwe lub nie jest wymagane. Za pomocą sprężyn tłok i element dociskowy są po odciążeniu ciśnieniowym przesuwane z powrotem do pozycji podstawowej.Materiał:Obudowa i tłok ze stali.Wersja:Obudowa oksydowana. Tłok hartowany.Wskazówka:W przypadku bocznego przykładania siły mocującej powstają zarówno poziome, jak i pionowe składniki siły. Wielkość składników siły zawsze jest zależna od skoku. Przykładany pionowy składnik siły może wynosić maks. 25% siły mocującej. Za pomocą tej siły przedmiot obrabiany jest mocowany na powierzchni stykowej. Poziomy składnik siły zależnie od skoku zmniejsza się do min. 95% siły początkowej.
Tłok mocujący w docisku bocznym ma zintegrowane ograniczenie skoku.
Należy zapobiegać wnikaniu cieczy chłodzących i stosowanych przy cięciu do siłownika.

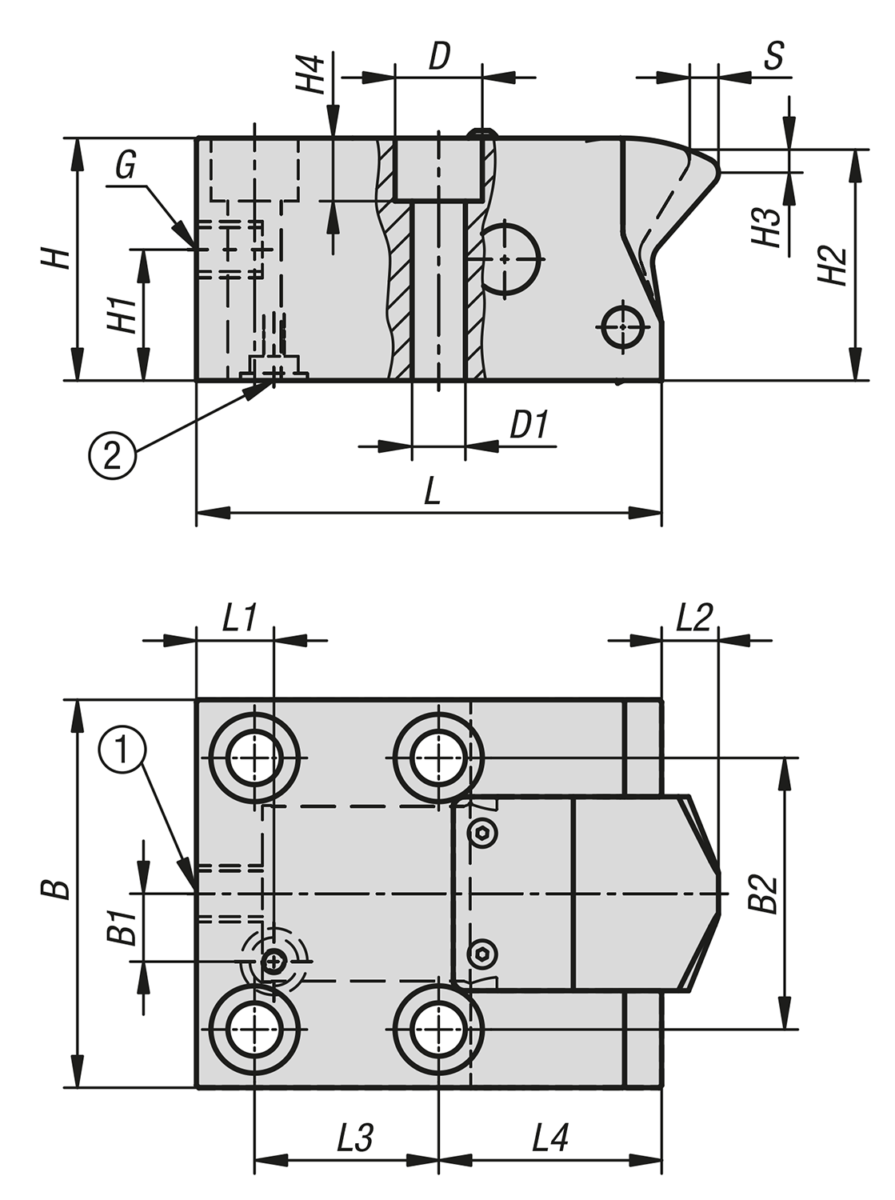

Przestrzegać instrukcji bezpieczeństwa.Wskazówki obsługowe:- Łącznik gwintowany. - Przyłącze kołnierzowe z o-ringiem.Dane techniczne:Maks. ciśnienie robocze: 500 barów.Zalety:- Niewielka wysokość montażu. - Zintegrowane ograniczenie skoku dla tłoku mocującego.Zakres dostawyW dostawie zawarta 1 szt. o-ringa 10x2 (do sposobu uruchamiania przyłącze kołnierzowe z o-ringiem).Wskazówka dotycząca planu:
1) Korek gwintowany 2) O-ring
Cechy szczególne:
