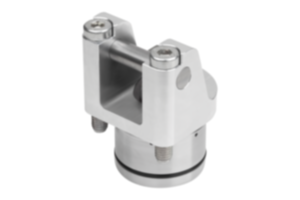

        Dociski z dźwignią obrotową pneumatyczną podwójnego działania

Opis artykułu/ilustracje produktu

OpisOpis produktu:Dociski z dźwignią obrotową doskonale nadają się do urządzeń mocujących stosowanych przy ograniczonej ilości miejsca. Dzięki kompaktowym wymiarom docisków z dźwignią obrotową można je stosować w różnych urządzeniach mocujących, przy ograniczonej ilości miejsca, co umożliwia realizację elastycznych rozwiązań.Materiał:Korpus aluminiowy.
Tłoki ze staliWersja:Tłok hartowany.Wskazówka:W docisku z dźwignią obrotową dźwignia nastawna jest połączona z tłoczyskiem. Zasilanie powietrzem następuje w docisku z dźwignią obrotową przez wywiercone kanały.

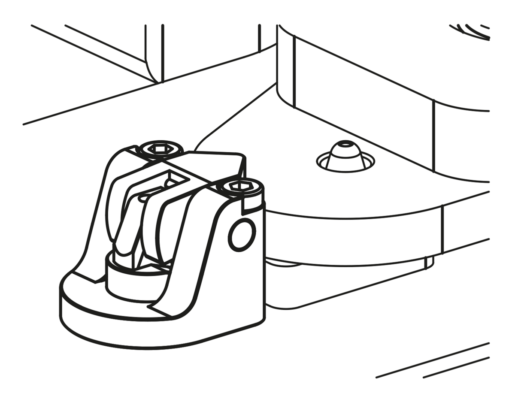

Dźwignia nastawna porusza się w prostym skoku do przedmiotu obrabianego i mocuje go. Podczas zwalniania przedmiotu obrabianego dźwignia nastawna przesuwa się do tyłu na tyle, aby przedmiot obrabiany można było bezkolizyjnie wyjąć do góry. Pojedynczy skok docisku z dźwignią obrotową zależy od wyboru dźwigni mocującej.

Elementy mocujące należy regularnie kontrolować pod kątem zanieczyszczeń i w razie potrzeby czyścić.
Należy przy tym zwrócić uwagę, że położenie montażowe nie może prowadzić do powstania miejsc gromadzenia wiórów w obszarze obrotu dźwigni mocującej docisku z dźwignią obrotową.

Powierzchnię kołnierza docisku z dźwignią obrotową należy podczas montażu dopasować na wysokość do przedmiotu obrabianego. Musi także być zapewnione pozycjonowanie punktu mocowania w poziomie.
Dzięki prawidłowemu pozycjonowaniu docisku z dźwignią obrotową można, mimo krótkiej dźwigni mocującej, optymalnie wyrównać tolerancje przedmiotu obrabianego.
Za pomocą docisków z dźwignią obrotową można wytwarzać duże siły. Należy przy tym uważać, aby przedmioty obrabiane i urządzenia mocujące były przystosowane do tych obciążeń.
Dociski z dźwignią obrotową można wyposażać w indywidualne dźwignie nastawne. Siła mocująca docisku z dźwignią obrotową zależy od długości dźwigni mocującej.

Dźwignia mocująca do docisków z dźwignią obrotową nie jest zawarta w zakresie dostawy.

Przestrzegać instrukcji bezpieczeństwa.Wskazówki obsługowe:Wywiercone kanały.Dane techniczne:Maks. ciśnienie robocze: 6 barów.Montaż:Patrz kontur montażowy.Zalety:- Bez sił poprzecznych przy mocowaniu.
- Niewielkie wymiary montażowe.
- Szeroki wybór dźwigni mocujących.
- Bezkolizyjny dostęp do przedmiotu obrabianego.

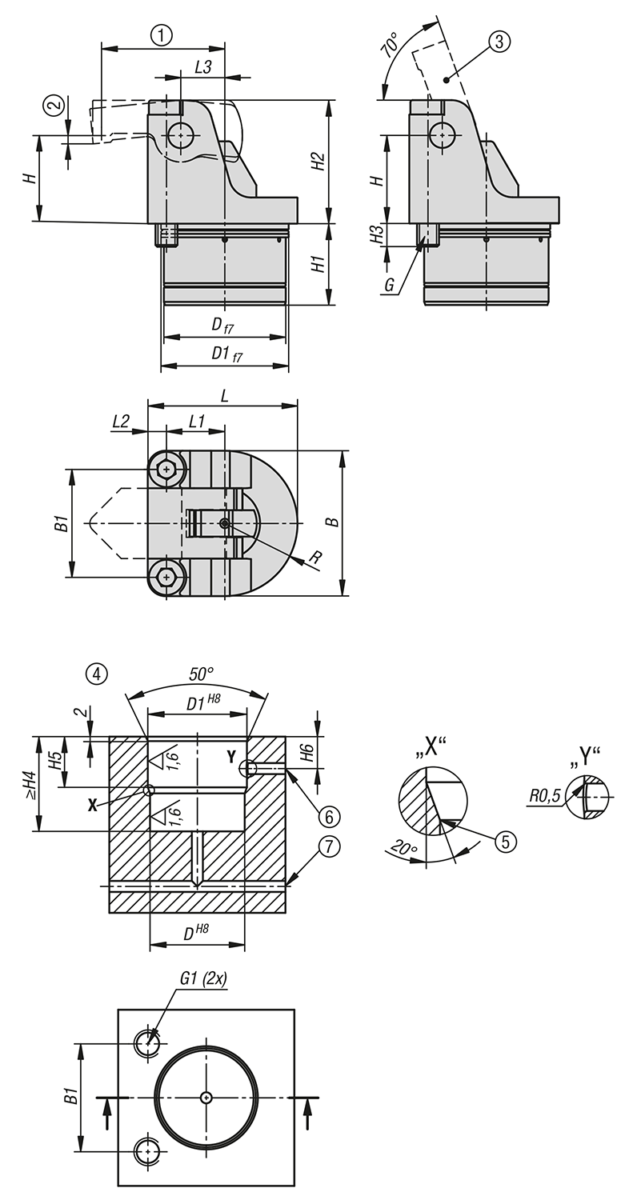

- Bezprzewodowe zasilanie ciśnieniem.Na zapytanie:Większe średnice tłoka i wartości skoku oraz kontrola pozycji.Wyposażenie:Dźwignie mocujące do docisków z dźwignią obrotową 04624-30.Zakres dostawyW dostawie zawarte 4 szt. śrub z łbem walcowym DIN EN ISO 4762 klasa trwałości 8.8 czarna.Wskazówka dotycząca planu:

1) Długość dźwigni mocującej (patrz 04624-30)
2) Skok (patrz 04624-30)
3) patrz osprzęt
4) Kontur montażowy
5) Krawędzie zaokrąglone
6) Zwalnianie
7) Mocowanie

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych 04624-19 Dociski z dźwignią obrotową pneumatyczną podwójnego działania

305 kB

Wskazówka techniczna pneumatyczny docisk z dźwignią obrotową

23,8 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Średnica tłoka	Rodzaj przyłącza	B	B1	D	D1	G	G1	H	H1	H2	H3	Cena
04624-19-121304	12	wywiercone kanały	27	19,5	20	21	M4x25	M4x8	15	22	21	7	218,50 €
04624-19-161304	16	wywiercone kanały	34	25	27	28	M5x35	M5x11	20	24	28	10,5	232,30 €
04624-19-201304	20	wywiercone kanały	40	30	34	35	M6x40	M6x10	25	27,5	35	9	300,15 €
04624-19-251304	25	wywiercone kanały	52	38,5	43	44	M8x50	M8x12	31,25	32	43,75	11,5	318,55 €
04624-19-321304	32	wywiercone kanały	66	49	57	58	M10x65	M10x16	40	37	56	15,5	334,65 €

Nr Zamówienia	Średnica tłoka	H4	H5	H6	L	L1	L2	L3	R	Siła tłoka przy 6 barach (kN)	skuteczna powierzchnia tłoka (cm²)	Cena
04624-19-121304	12	22,5	12	9,5	27	9,75	3,75	7,5	13,5	0,14	2,27	218,50 €
04624-19-161304	16	24,5	13	10	35	13,5	4,5	10	17	0,27	4,52	232,30 €
04624-19-201304	20	28	15	11	41,5	16,5	5	12,5	20	0,42	7,06	300,15 €
04624-19-251304	25	33	19	13	53,5	20,75	6,75	15,63	26	0,68	11,34	318,55 €
04624-19-321304	32	38	21	14,5	68	26,5	8,5	20	33	1,27	21,23	334,65 €
