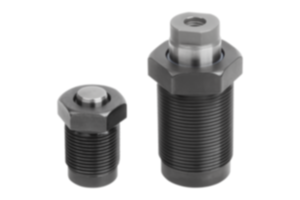

04624-70Cylinder wkręcany hydrauliczny pojedynczego działania,... |
powrót |
|
|
OpisOpis produktu:Cylindry wkręcane pojedynczego działania z wycofaniem za pomocą sprężyny wyróżniają się kompaktową konstrukcją i dlatego często są stosowane jako cylindry mocujące. Mogą być ustawiane w bardzo bliskich odstępach między sobą. Cylindry wkręcane mogą być załączane bez współpracującej powierzchni mocującej ze względu na wewnętrzne ograniczenie skoku. Standardowo zamontowane zbieraki podwójne zapobiegają dynamicznym wyciekom, zwiększając w ten sposób okres użytkowania cylindrów wkręcanych. Cofanie tłoka do położenia podstawowego odbywa się za pomocą wbudowanej sprężyny.Materiał:Obudowa i tłok ze stali.
Uszczelka NBR.Wersja:Obudowa oksydowana.
Tłok hartowany.Wskazówka:Cylindry wkręcane mogą być obciążane w stanie naprężonym i poluzowanym.
Aby uniknąć uszkodzeń uszczelek podczas montażu, należy zwrócić uwagę, aby skosy wprowadzające oraz otwory poprzeczne do doprowadzania oleju były dobrze zaokrąglone.
Pierścień uszczelniający do spodu otworu do wkręcania uszczelnia cylinder wkręcany.
Ze względu na konstrukcję nurnika nie jest konieczna wentylacja przestrzeni drążka.
Cylindry wkręcane powinny być chronione przed agresywnymi środkami chłodzącymi i materiałami do skrawania.
Elementy dociskowe do kształtu B nie są dostępne w zakresie dostawy.
Przestrzegać instrukcji bezpieczeństwa.Wskazówki obsługowe:Wywiercone kanały.Dane techniczne:Maks. ciśnienie robocze: 400 barów.Montaż:Patrz kontur montażowy.Zalety:- Zintegrowany zgarniacz metalowy.
- Niewielkie wymiary montażowe.
- Możliwość zastosowania bez współpracującej powierzchni mocującej.
- Obciążenia możliwe w położeniu wsuniętym.
- Bezprzewodowe zasilanie ciśnieniem.Wyposażenie:Forma B:
- Kołki podporowe 02153.
- Podstawki wahliwe 02000, 02080, 02081, 02005, 02006.
- Dociski „gripper” sześciokątne 07114.Wskazówka dotycząca planu:Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Cylinder wkręcany hydrauliczny pojedynczego działania, z wycofaniem za pomocą sprężyny, kształt A |
Więcej informacji |
| Nr Zamówienia | Forma | Średnica
tłoka | Skok | Rodzaj
przyłącza | D
| G | H | H1 | H2 | H3 | H8 | H9 | H10 | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230711 | A | 12 | 10 | wywiercone kanały | 6 | M22x1,5 | 38 | 27 | 7 | 3 | 15 | 6 | 26,5 |  | | 63,60 € | | | 04624-70-1612230711 | A | 16 | 12 | wywiercone kanały | 6 | M26x1,5 | 45,5 | 34 | 8 | 3 | 19 | 7 | 33,5 | | | 70,73 € | | | 04624-70-2015230711 | A | 20 | 15 | wywiercone kanały | 7 | M30x1,5 | 56 | 43 | 8 | 4 | 23 | 7 | 42,5 | | | 82,34 € | | | 04624-70-2516230711 | A | 25 | 16 | wywiercone kanały | 7 | M38x1,5 | 59,5 | 45,5 | 11 | 5 | 26,5 | 10 | 45 | | | 94,76 € | | | 04624-70-3220230711 | A | 32 | 20 | wywiercone kanały | 8 | M48x1,5 | 87 | 71,5 | 12 | 7 | 40 | 11 | 71 | | | 169,05 € | |
| Nr Zamówienia | Forma | Średnica
tłoka | L | R | SW | Siła mocująca
przy 100 barach
(kN) | Siła mocująca
przy 400 barach
(kN) | Sprężynowa siła cofania
min.
(N) | Zapotrzebowanie na olej / 10 mm
skok
(cm³) | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230711 | A | 12 | 31 | 25 | 24 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 63,60 € | | | 04624-70-1612230711 | A | 16 | 34 | 35 | 27 | 2 | 8 | 50 | 2,01 | 50 | | | 70,73 € | | | 04624-70-2015230711 | A | 20 | 40 | 50 | 32 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 82,34 € | | | 04624-70-2516230711 | A | 25 | 52 | 70 | 41 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 94,76 € | | | 04624-70-3220230711 | A | 32 | 62 | 100 | 50 | 8 | 32 | 200 | 8,04 | 225 | | | 169,05 € | |
|
Cylinder wkręcany hydrauliczny pojedynczego działania, z wycofaniem za pomocą sprężyny, kształt B |
Więcej informacji |
| Nr Zamówienia | Forma | Średnica
tłoka | Skok | Rodzaj
przyłącza | D
| G | G1 | H | H1 | H2 | H3 | H5 | H6 | H8 | H9 | H10 | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230811 | B | 12 | 10 | wywiercone kanały | 6 | M22x1,5 | M6 | 45 | 27 | 7 | 10 | 5,5 | 6,5 | 15 | 6 | 26,5 | | | 70,73 € | | | 04624-70-1612230811 | B | 16 | 12 | wywiercone kanały | 6 | M26x1,5 | M6 | 51,5 | 34 | 8 | 9 | 5,5 | 6,5 | 19 | 7 | 33,5 | | | 76,59 € | | | 04624-70-2015230811 | B | 20 | 15 | wywiercone kanały | 7 | M30x1,5 | M8 | 65,5 | 43 | 8 | 13,5 | 6 | 8 | 23 | 7 | 42,5 | | | 85,79 € | | | 04624-70-2516230811 | B | 25 | 16 | wywiercone kanały | 7 | M38x1,5 | M8 | 68,5 | 45,5 | 11 | 14 | 7 | 8 | 26,5 | 10 | 45 | | | 102,35 € | | | 04624-70-3220230811 | B | 32 | 20 | wywiercone kanały | 8 | M48x1,5 | M12 | 98 | 71,5 | 12 | 18 | 9 | 12 | 40 | 11 | 71 | | | 177,10 € | |
| Nr Zamówienia | Forma | Średnica
tłoka | L | SW1 | Siła mocująca
przy 100 barach
(kN) | Siła mocująca
przy 400 barach
(kN) | Sprężynowa siła cofania
min.
(N) | Zapotrzebowanie na olej / 10 mm
skok
(cm³) | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230811 | B | 12 | 31 | 10 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 70,73 € | | | 04624-70-1612230811 | B | 16 | 34 | 13 | 2 | 8 | 50 | 2,01 | 50 | | | 76,59 € | | | 04624-70-2015230811 | B | 20 | 40 | 17 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 85,79 € | | | 04624-70-2516230811 | B | 25 | 52 | 19 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 102,35 € | | | 04624-70-3220230811 | B | 32 | 62 | 24 | 8 | 32 | 200 | 8,04 | 225 | | | 177,10 € | |
|
Cylinder wkręcany hydrauliczny pojedynczego działania, z wycofaniem za pomocą sprężyny, kształt C |
Więcej informacji |
| Nr Zamówienia | Forma | Średnica
tłoka | Skok | Rodzaj
przyłącza | D
| G | H | H1 | H2 | H3 | H8 | H9 | H10 | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230911 | C | 12 | 10 | wywiercone kanały | 6 | M22x1,5 | 45,5 | 27 | 7 | 10,5 | 15 | 6 | 26,5 | | | 111,55 € | | | 04624-70-1612230911 | C | 16 | 12 | wywiercone kanały | 6 | M26x1,5 | 53 | 34 | 8 | 11 | 19 | 7 | 33,5 | | | 112,70 € | | | 04624-70-2015230911 | C | 20 | 15 | wywiercone kanały | 7 | M30x1,5 | 69,5 | 43 | 8 | 17,5 | 23 | 7 | 42,5 | | | 138,00 € | | | 04624-70-2516230911 | C | 25 | 16 | wywiercone kanały | 7 | M38x1,5 | 72,5 | 45,5 | 11 | 18 | 26,5 | 10 | 45 | | | 154,10 € | | | 04624-70-3220230911 | C | 32 | 20 | wywiercone kanały | 8 | M48x1,5 | 100 | 71,5 | 12 | 20 | 40 | 11 | 71 | | | 225,40 € | |
| Nr Zamówienia | Forma | Średnica
tłoka | L | SW | Siła mocująca
przy 100 barach
(kN) | Siła mocująca
przy 400 barach
(kN) | Sprężynowa siła cofania
min.
(N) | Zapotrzebowanie na olej / 10 mm
skok
(cm³) | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| 04624-70-1210230911 | C | 12 | 31 | 24 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 111,55 € | | | 04624-70-1612230911 | C | 16 | 34 | 27 | 2 | 8 | 50 | 2,01 | 50 | | | 112,70 € | | | 04624-70-2015230911 | C | 20 | 40 | 32 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 138,00 € | | | 04624-70-2516230911 | C | 25 | 52 | 41 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 154,10 € | | | 04624-70-3220230911 | C | 32 | 62 | 50 | 8 | 32 | 200 | 8,04 | 225 | | | 225,40 € | |
|
