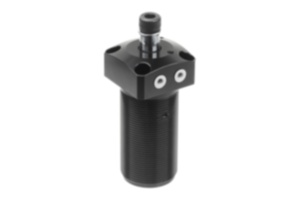

        Dociski odchylane pneumatyczne przykręcane

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus aluminiowy.
Tłoki ze staliWersja:Korpus anodyzowany w kolorze czarnym.
Tłoki chromowane.Wskazówka:Pneumatyczne, wkręcane dociski odchylane są stosowane w zastosowaniach, w których wystarczają niewielkie siły zacisku lub gdy przestrzeń mocowania musi być wolna w celu umożliwienia swobodnego wkładania i wyjmowania przedmiotu obrabianego.
Z uwagi na konstrukcję możliwy jest montaż z oszczędnością miejsca. Za pomocą gwintu można wyregulować docisk pod kątem wysokości, Możliwy jest również montaż bezpośrednio w konstrukcji urządzenia.

Z powodu podwójnej funkcji napinacza tłok będzie przesuwany w górę i w dół z wykorzystaniem sprężonego powietrza.

Całkowity skok docisku odchylanego składa się ze skoku obrotu i skoku mocowania. Na początku procesu napinania ramię mocujące wykonuje ruch skoku odchylania pod kątem 90° w dół. Po tym ruchu następuje docisk w dół. Mocowanie przedmiotu obrabianego może odbyć się wyłącznie poprzez skok mocujący.

Nie wolno blokować ruchu wychylnego docisku odchylnego. F1 = przy maks. dopuszczalnym ciśnieniu roboczym 6 barów.

Wkręcany docisk odchylany można przymocować za pomocą nakrętki rowkowej zgodnie z DIN 70852 (07590-05) lub kołnierza gwintowanego (05610-20).

Docisk odchylany należy eksploatować wyłącznie z naoliwionym powietrzem.

Dostawa wraz ze śrubą i pierścieniem sprężystym do mocowania dostępnych jako osprzęt ramion mocujących.

Ramię mocujące, nakrętka rowkowa i kołnierz gwintowany nie wchodzą w zakres dostawy.Wyposażenie:05620 Ramię mocujące do docisków odchylnych
07590-05 Nakrętka rowkowa DIN 70852.

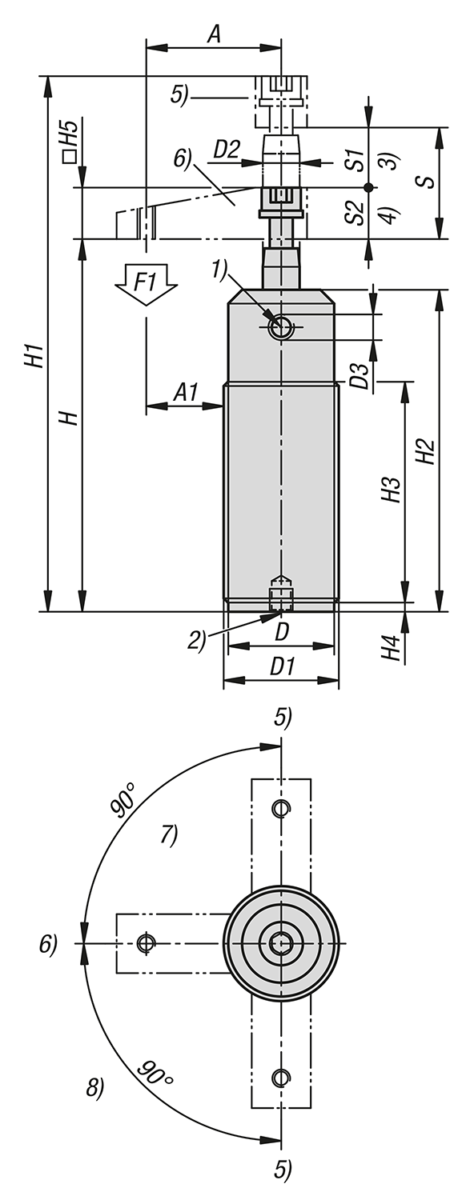

05610-20 kołnierz gwintowany.Wskazówka dotycząca planu:

1) Napinanie
2) Zwalnianie
3) Skok odchylany
4) Skok napinający
5) Zwolniony
6) Napięty
7) Odchylany w lewo
8) Odchylany w prawo

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych 05610-05 Dociski odchylane pneumatyczne przykręcane

291 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rozmiar	Wersja 2	Typ formy	A	A1	D	D1	D2	D3	D4	Cena
05610-05-112	12	wkręcany	odchylany w prawo	35	22,5	22,5	M25X1,5	8	M5	M5	279,45 €
05610-05-116	16	wkręcany	odchylany w prawo	41	26	27,5	M30x1,5	8	M5	M5	279,45 €
05610-05-120	20	wkręcany	odchylany w prawo	48	30,5	32,5	M35x1,5	12	M5	M8	279,45 €
05610-05-125	25	wkręcany	odchylany w prawo	50	30	38	M40x1,5	14	M5	M8	279,45 €
05610-05-132	32	wkręcany	odchylany w prawo	60	35	48	M50x1,5	16	G1/8	M8	289,80 €
05610-05-140	40	wkręcany	odchylany w prawo	70	42,5	53	M55X1,5	16	G1/8	M8	326,60 €
05610-05-150	50	wkręcany	odchylany w prawo	80	47,5	62	M65X1,5	20	G1/8	M10	399,05 €
05610-05-163	63	wkręcany	odchylany w prawo	90	50	77	M80X1,5	20	G1/8	M10	445,05 €
05610-05-212	12	wkręcany	odchylany w lewo	35	22,5	22,5	M25X1,5	8	M5	M5	279,45 €
05610-05-216	16	wkręcany	odchylany w lewo	41	26	27,5	M30x1,5	8	M5	M5	279,45 €
05610-05-220	20	wkręcany	odchylany w lewo	48	30,5	32,5	M35x1,5	12	M5	M8	279,45 €
05610-05-225	25	wkręcany	odchylany w lewo	50	30	38	M40x1,5	14	M5	M8	279,45 €
05610-05-232	32	wkręcany	odchylany w lewo	60	35	48	M50x1,5	16	G1/8	M8	289,80 €
05610-05-240	40	wkręcany	odchylany w lewo	70	42,5	53	M55X1,5	16	G1/8	M8	326,60 €
05610-05-250	50	wkręcany	odchylany w lewo	80	47,5	62	M65X1,5	20	G1/8	M10	399,05 €
05610-05-263	63	wkręcany	odchylany w lewo	90	50	77	M80X1,5	20	G1/8	M10	445,05 €

Nr Zamówienia	H	H1	H2	H3	H4	H5	S1	S2	Skok S	F1 N	Cena
05610-05-112	74,9	104,5	70	48	2	12	9	8,6	17,6	40	279,45 €
05610-05-116	75	108,5	70	48	2	16	9	8,5	17,5	90	279,45 €
05610-05-120	90,5	136,5	85,1	63,1	2	19	12	15	27	120	279,45 €
05610-05-125	73	118	70	35	12	16	13	13	26	210	279,45 €
05610-05-132	83	132	79	40	15	19	14	14	28	370	289,80 €
05610-05-140	87	136	83	45	15	19	14	16	30	650	326,60 €
05610-05-150	92	148	87	50	15	25,4	16	16	32	1020	399,05 €
05610-05-163	98	153	92	56	15	25,4	16	14	30	1720	445,05 €
05610-05-212	74,9	104,5	70	48	2	12	9	8,6	17,6	40	279,45 €
05610-05-216	75	108,5	70	48	2	16	9	8,5	17,5	90	279,45 €
05610-05-220	90,5	136,5	85,1	63,1	2	19	12	15	27	120	279,45 €
05610-05-225	73	118	70	35	12	16	13	13	26	210	279,45 €
05610-05-232	83	132	79	40	15	19	14	14	28	370	289,80 €
05610-05-240	87	136	83	45	15	19	14	16	30	650	326,60 €
05610-05-250	92	148	87	50	15	25,4	16	16	32	1020	399,05 €
05610-05-263	98	153	92	56	15	25,4	16	14	30	1720	445,05 €
