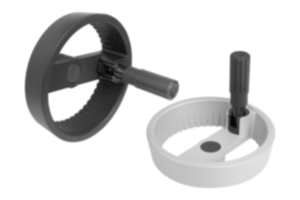

06276-12Koła ręczne 2-ramienne aluminiowe z uchwytem cylindrycznym... |
powrót |
|
|
OpisMateriał:Kółko ręczne aluminium.
Uchwyt cylindryczny i osłona piasty z termoplastu, czarna.
Oś uchwytu cylindrycznego stalowa oksydowana.
Wkręt bez łba ISO 4027 stal klasa trwałości 45 H, czarny.Wersja:Czarny lub srebrny powlekany proszkowo.
Z otworem dokładnym.
Z otworem dokładnym i rowkiem wpustowym.
Z otworem dokładnym i poprzecznym.
Z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym.Wskazówka:Bicie osiowe i promieniowe wieńca koła ≤ 0,4 mm.Montaż:Osłona piasty dołączona jest jako niezamontowana.
Koła ręczne można mocować osiowo na wale przez połączenie wpustu pasowanego za pomocą śruby z łbem walcowym DIN 6912 i podkładki 07375.
W wersjach z otworem poprzecznym mocowaniem odbywa się za pomocą wkręcanego wkrętu bez łba ISO 4027.Wyposażenie:07375 Podkładki.

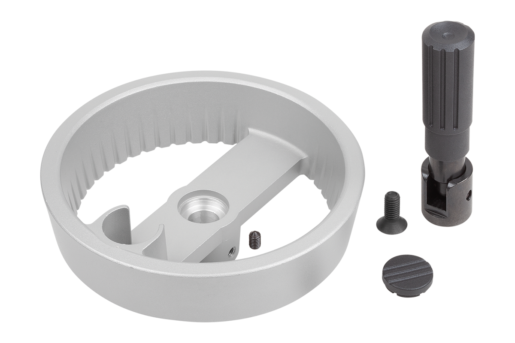

07161 Śruby z łbem walcowym z gniazdem sześciokątnym, z niskim łbem, DIN 6912.Zakres dostawyAluminiowe kółko ręczne.
Osłona piasty.
Uchwyt cylindryczny przekładany.
Wkręt bez łba ISO 4027 (wersje z otworem poprzecznym).Wskazówka dotycząca planu:1) Położenie otworu poprzecznego przestawione o 90° względem rowka wpustowego PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Koła ręczne 2-ramienne aluminiowe z uchwytem cylindrycznym składanym, forma A, z otworem dokładnym i poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | CAD | Osp. | Cena | Zamów |
|---|
| 06276-12-1251216 | czarny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 |  | | 42,29 € | | | 06276-12-1251416 | czarny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1601416 | czarny | A | z otworem poprzecznym | 55 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1601616 | czarny | A | z otworem poprzecznym | 55 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1251226 | srebrny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1251426 | srebrny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | | | 42,29 € | | | 06276-12-1601426 | srebrny | A | z otworem poprzecznym | 55 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | | | 52,49 € | | | 06276-12-1601626 | srebrny | A | z otworem poprzecznym | 55 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | | | 52,49 € | |
|
Koła ręczne 2-ramienne aluminiowe z uchwytem cylindrycznym składanym, forma B, z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | T
| CAD | Osp. | Cena | Zamów |
|---|
| 06276-12-125121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 13,8 | | | 44,22 € | | | 06276-12-125141056 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 16,3 | | | 44,22 € | | | 06276-12-160141056 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | 16,3 | | | 54,07 € | | | 06276-12-160161056 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,07 € | | | 06276-12-125122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 13,8 | | | 44,22 € | | | 06276-12-125142056 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 17,6 | 6,5 | 105 | 18 | 56 | 49 | 16,3 | | | 44,22 € | | | 06276-12-160142056 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | M6 | 17,8 | 6,5 | 137 | 20 | 80 | 57 | 16,3 | | | 54,07 € | | | 06276-12-160162056 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | M6 | 17,8 | 8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,07 € | |
|
Koła ręczne 2-ramienne aluminiowe z uchwytem cylindrycznym składanym, forma C, z otworem dokładnym i rowkiem wpustowym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | T
| CAD | Osp. | Cena | Zamów |
|---|
| 06276-12-12512104 | czarny | C | otwór pasowany z rowkiem | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 | | | 43,24 € | | | 06276-12-12514105 | czarny | C | otwór pasowany z rowkiem | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 43,24 € | | | 06276-12-16014105 | czarny | C | otwór pasowany z rowkiem | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 52,75 € | | | 06276-12-16016105 | czarny | C | otwór pasowany z rowkiem | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 52,75 € | | | 06276-12-12512204 | srebrny | C | otwór pasowany z rowkiem | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 | | | 43,24 € | | | 06276-12-12514205 | srebrny | C | otwór pasowany z rowkiem | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 43,24 € | | | 06276-12-16014205 | srebrny | C | otwór pasowany z rowkiem | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 52,75 € | | | 06276-12-16016205 | srebrny | C | otwór pasowany z rowkiem | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 52,75 € | |
|
Koła ręczne 2-ramienne aluminiowe z uchwytem cylindrycznym składanym, forma E, z otworem dokładnym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | CAD | Osp. | Cena | Zamów |
|---|
| 06276-12-125121 | czarny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-125141 | czarny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-160141 | czarny | E | z otworem pasowanym | 55 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-160161 | czarny | E | z otworem pasowanym | 55 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-125122 | srebrny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-125142 | srebrny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | | | 41,58 € | | | 06276-12-160142 | srebrny | E | z otworem pasowanym | 55 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | | | 06276-12-160162 | srebrny | E | z otworem pasowanym | 55 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | | | 51,45 € | |
|
