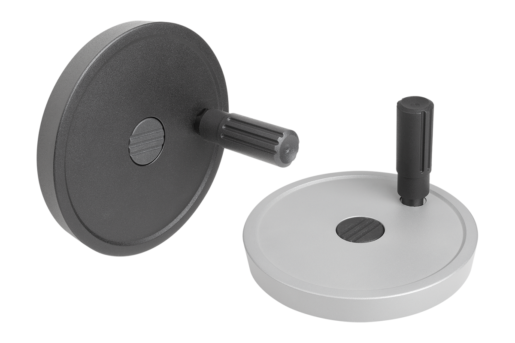

06278-01Koła ręczne aluminiowe z obrotowym uchwytem cylindrycznym |
powrót |
|
|
OpisMateriał:Kółko ręczne aluminium.
Uchwyt cylindryczny i osłona piasty z termoplastu, czarna.
Oś uchwytu cylindrycznego stalowa oksydowana.
Wkręt bez łba ISO 4027 stal klasa trwałości 45 H, czarny.Wersja:Czarny lub srebrny powlekany proszkowo.
Z otworem dokładnym.
Z otworem dokładnym i rowkiem wpustowym.
Z otworem dokładnym i poprzecznym.
Z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym.Wskazówka:Bicie osiowe i promieniowe wieńca koła ≤ 0,4 mm.Montaż:Osłona piasty i obrotowa rękojeść cylindryczna są dołączone luzem. W celu montażu oś uchwytu należy wkręcić w otwór ustalający.
Koła ręczne można mocować osiowo na wale przez połączenie wpustu pasowanego za pomocą śruby z łbem walcowym DIN 6912 i podkładki 07375.
W wersjach z otworem poprzecznym mocowaniem odbywa się za pomocą wkręcanego wkrętu bez łba ISO 4027.Wyposażenie:07375 Podkładki.
07161 Śruby z łbem walcowym z gniazdem sześciokątnym, z niskim łbem, DIN 6912.Zakres dostawyAluminiowe kółko ręczne.
Osłona piasty.
Uchwyt cylindryczny obrotowy.
Wkręt bez łba ISO 4027 (wersje z otworem poprzecznym).Wskazówka dotycząca planu:1) Położenie otworu poprzecznego przestawione o 90° względem rowka wpustowego PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Koła ręczne aluminiowe z obrotowym uchwytem cylindrycznym, forma A, z otworem dokładnym i poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | L1 | L3 | H | H2 | D7 | L | L2 | D5 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-01-0801016 | czarny | A | z otworem poprzecznym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 5,5 | M6 | 68 | 39 | M4 |  | | 18,86 € | | | 06278-01-0801216 | czarny | A | z otworem poprzecznym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 6,5 | M6 | 68 | 39 | M4 | | | 18,86 € | | | 06278-01-1001016 | czarny | A | z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 5,5 | M6 | 81 | 48 | M5 | | | 21,17 € | | | 06278-01-1001216 | czarny | A | z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 6,5 | M6 | 81 | 48 | M5 | | | 21,17 € | | | 06278-01-1251216 | czarny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 96 | 60 | M6 | | | 23,92 € | | | 06278-01-1251416 | czarny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 96 | 60 | M6 | | | 23,92 € | | | 06278-01-0801026 | srebrny | A | z otworem poprzecznym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 5,5 | M6 | 68 | 39 | M4 | | | 18,86 € | | | 06278-01-0801226 | srebrny | A | z otworem poprzecznym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 6,5 | M6 | 68 | 39 | M4 | | | 18,86 € | | | 06278-01-1001026 | srebrny | A | z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 5,5 | M6 | 81 | 48 | M5 | | | 21,17 € | | | 06278-01-1001226 | srebrny | A | z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 6,5 | M6 | 81 | 48 | M5 | | | 21,17 € | | | 06278-01-1251226 | srebrny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 96 | 60 | M6 | | | 23,92 € | | | 06278-01-1251426 | srebrny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 96 | 60 | M6 | | | 23,92 € | |
|
Koła ręczne aluminiowe z obrotowym uchwytem cylindrycznym, forma B, z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | L1 | L3 | H | H2 | D7 | B3
| T
| L | L2 | D5 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-01-080101036 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | 68 | 39 | M4 | | | 20,15 € | | | 06278-01-080121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | 68 | 39 | M4 | | | 20,15 € | | | 06278-01-100101036 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | 81 | 48 | M5 | | | 22,46 € | | | 06278-01-100121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | 81 | 48 | M5 | | | 22,46 € | | | 06278-01-125121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | 96 | 60 | M6 | | | 25,85 € | | | 06278-01-125141056 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | 96 | 60 | M6 | | | 25,85 € | | | 06278-01-080102036 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 5,5 | M6 | 3 | 11,4 | 68 | 39 | M4 | | | 20,15 € | | | 06278-01-080122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 6,5 | M6 | 4 | 13,8 | 68 | 39 | M4 | | | 20,15 € | | | 06278-01-100102036 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 5,5 | M6 | 3 | 11,4 | 81 | 48 | M5 | | | 22,46 € | | | 06278-01-100122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 6,5 | M6 | 4 | 13,8 | 81 | 48 | M5 | | | 22,46 € | | | 06278-01-125122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 4 | 13,8 | 96 | 60 | M6 | | | 25,85 € | | | 06278-01-125142056 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 6,5 | M6 | 5 | 16,3 | 96 | 60 | M6 | | | 25,85 € | |
|
Koła ręczne aluminiowe z obrotowym uchwytem cylindrycznym, forma C, z otworem dokładnym i rowkiem wpustowym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | L1 | L3 | H | B3
| T
| L | L2 | D5 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-01-08010103 | czarny | C | otwór pasowany z rowkiem | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 3 | 11,4 | 68 | 39 | M4 | | | 19,46 € | | | 06278-01-08012104 | czarny | C | otwór pasowany z rowkiem | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 4 | 13,8 | 68 | 39 | M4 | | | 19,46 € | | | 06278-01-10010103 | czarny | C | otwór pasowany z rowkiem | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 3 | 11,4 | 81 | 48 | M5 | | | 21,77 € | | | 06278-01-10012104 | czarny | C | otwór pasowany z rowkiem | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 4 | 13,8 | 81 | 48 | M5 | | | 21,77 € | | | 06278-01-12512104 | czarny | C | otwór pasowany z rowkiem | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 4 | 13,8 | 96 | 60 | M6 | | | 24,86 € | | | 06278-01-12514105 | czarny | C | otwór pasowany z rowkiem | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 5 | 16,3 | 96 | 60 | M6 | | | 24,86 € | | | 06278-01-08010203 | srebrny | C | otwór pasowany z rowkiem | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 3 | 11,4 | 68 | 39 | M4 | | | 19,46 € | | | 06278-01-08012204 | srebrny | C | otwór pasowany z rowkiem | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 4 | 13,8 | 68 | 39 | M4 | | | 19,46 € | | | 06278-01-10010203 | srebrny | C | otwór pasowany z rowkiem | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 3 | 11,4 | 81 | 48 | M5 | | | 21,77 € | | | 06278-01-10012204 | srebrny | C | otwór pasowany z rowkiem | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 4 | 13,8 | 81 | 48 | M5 | | | 21,77 € | | | 06278-01-12512204 | srebrny | C | otwór pasowany z rowkiem | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 4 | 13,8 | 96 | 60 | M6 | | | 24,86 € | | | 06278-01-12514205 | srebrny | C | otwór pasowany z rowkiem | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 5 | 16,3 | 96 | 60 | M6 | | | 24,86 € | |
|
Koła ręczne aluminiowe z obrotowym uchwytem cylindrycznym, forma E, z otworem dokładnym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | L1 | L3 | H | L | L2 | D5 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-01-080101 | czarny | E | z otworem pasowanym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 68 | 39 | M4 | | | 18,17 € | | | 06278-01-080121 | czarny | E | z otworem pasowanym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 68 | 39 | M4 | | | 18,17 € | | | 06278-01-100101 | czarny | E | z otworem pasowanym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 81 | 48 | M5 | | | 20,48 € | | | 06278-01-100121 | czarny | E | z otworem pasowanym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 81 | 48 | M5 | | | 20,48 € | | | 06278-01-125121 | czarny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 96 | 60 | M6 | | | 23,23 € | | | 06278-01-125141 | czarny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 96 | 60 | M6 | | | 23,23 € | | | 06278-01-080102 | srebrny | E | z otworem pasowanym | 27 | 80 | 10 | 26 | 13,9 | 16 | 29 | 16,6 | 68 | 39 | M4 | | | 18,17 € | | | 06278-01-080122 | srebrny | E | z otworem pasowanym | 27 | 80 | 12 | 26 | 13,9 | 16 | 29 | 16,6 | 68 | 39 | M4 | | | 18,17 € | | | 06278-01-100102 | srebrny | E | z otworem pasowanym | 33 | 100 | 10 | 28 | 16 | 17 | 33 | 17,5 | 81 | 48 | M5 | | | 20,48 € | | | 06278-01-100122 | srebrny | E | z otworem pasowanym | 33 | 100 | 12 | 28 | 16 | 17 | 33 | 17,5 | 81 | 48 | M5 | | | 20,48 € | | | 06278-01-125122 | srebrny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | 18 | 36 | 18,3 | 96 | 60 | M6 | | | 23,23 € | | | 06278-01-125142 | srebrny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | 18 | 36 | 18,3 | 96 | 60 | M6 | | | 23,23 € | |
|
