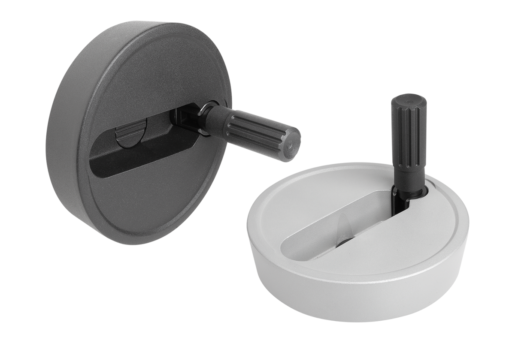

06278-02Koła ręczne pełne aluminiowe z uchwytem cylindrycznym składanym |
powrót |
|
|
OpisMateriał:Kółko ręczne aluminium.
Uchwyt cylindryczny i osłona piasty z termoplastu, czarna.
Oś uchwytu cylindrycznego stalowa oksydowana.
Wkręt bez łba ISO 4027 stal klasa trwałości 45 H, czarny.Wersja:Czarny lub srebrny powlekany proszkowo.
Z otworem dokładnym.
Z otworem dokładnym i rowkiem wpustowym.
Z otworem dokładnym i poprzecznym.
Z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym.Wskazówka:Bicie osiowe i promieniowe wieńca koła ≤ 0,4 mm.Montaż:Osłona piasty dołączona jest jako niezamontowana.
Koła ręczne można mocować osiowo na wale przez połączenie wpustu pasowanego za pomocą śruby z łbem walcowym DIN 6912 i podkładki 07375.
W wersjach z otworem poprzecznym mocowaniem odbywa się za pomocą wkręcanego wkrętu bez łba ISO 4027.Wyposażenie:07375 Podkładki.
07161 Śruby z łbem walcowym z gniazdem sześciokątnym, z niskim łbem, DIN 6912.Zakres dostawyAluminiowe kółko ręczne.
Osłona piasty.
Uchwyt cylindryczny przekładany.
Wkręt bez łba ISO 4027 (wersje z otworem poprzecznym).Wskazówka dotycząca planu:1) Położenie otworu poprzecznego przestawione o 90° względem rowka wpustowego PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Koła ręczne pełne aluminiowe z uchwytem cylindrycznym składanym, forma A, z otworem dokładnym i poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-02-1001016 | czarny | A | z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | M5 | 16 | M6 | 17,4 | 5,5 | 92,5 | 17 | 47,5 | 45 |  | | 38,82 € | | | 06278-02-1001216 | czarny | A | z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | M5 | 16 | M6 | 17,4 | 6,5 | 92,5 | 17 | 47,5 | 45 | | | 38,82 € | | | 06278-02-1251216 | czarny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | | | 41,63 € | | | 06278-02-1251416 | czarny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | | | 41,63 € | | | 06278-02-1001026 | srebrny | A | z otworem poprzecznym | 33 | 100 | 10 | 28 | 16 | M5 | 16 | M6 | 17,4 | 5,5 | 92,5 | 17 | 47,5 | 45 | | | 38,82 € | | | 06278-02-1001226 | srebrny | A | z otworem poprzecznym | 33 | 100 | 12 | 28 | 16 | M5 | 16 | M6 | 17,4 | 6,5 | 92,5 | 17 | 47,5 | 45 | | | 38,82 € | | | 06278-02-1251226 | srebrny | A | z otworem poprzecznym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | | | 41,63 € | | | 06278-02-1251426 | srebrny | A | z otworem poprzecznym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | | | 41,63 € | |
|
Koła ręczne pełne aluminiowe z uchwytem cylindrycznym składanym, forma B, z otworem dokładnym, rowkiem wpustowym i otworem poprzecznym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | D7 | H | H2 | L | L1 | L2 | L3 | T
| CAD | Osp. | Cena | Zamów |
|---|
| 06278-02-100101036 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 3 | 100 | 10 | 28 | 16 | M5 | 16 | M6 | 17,4 | 5,5 | 92,5 | 17 | 47,5 | 45 | 11,4 | | | 40,14 € | | | 06278-02-100121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 4 | 100 | 12 | 28 | 16 | M5 | 16 | M6 | 17,4 | 6,5 | 92,5 | 17 | 47,5 | 45 | 13,8 | | | 40,14 € | | | 06278-02-125121046 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | 13,8 | | | 42,98 € | | | 06278-02-125141056 | czarny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | 16,3 | | | 42,98 € | | | 06278-02-100102036 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 3 | 100 | 10 | 28 | 16 | M5 | 16 | M6 | 17,4 | 5,5 | 92,5 | 17 | 47,5 | 45 | 11,4 | | | 40,14 € | | | 06278-02-100122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 33 | 4 | 100 | 12 | 28 | 16 | M5 | 16 | M6 | 17,4 | 6,5 | 92,5 | 17 | 47,5 | 45 | 13,8 | | | 40,14 € | | | 06278-02-125122046 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | 13,8 | | | 42,98 € | | | 06278-02-125142056 | srebrny | B | otwór pasowany z rowkiem, z otworem poprzecznym | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | M6 | 18,3 | 6,5 | 105,5 | 18 | 56,5 | 49 | 16,3 | | | 42,98 € | |
|
Koła ręczne pełne aluminiowe z uchwytem cylindrycznym składanym, forma C, z otworem dokładnym i rowkiem wpustowym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | T
| CAD | Osp. | Cena | Zamów |
|---|
| 06278-02-10010103 | czarny | C | otwór pasowany z rowkiem | 33 | 3 | 100 | 10 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | 11,4 | | | 39,43 € | | | 06278-02-10012104 | czarny | C | otwór pasowany z rowkiem | 33 | 4 | 100 | 12 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | 13,8 | | | 39,43 € | | | 06278-02-12512104 | czarny | C | otwór pasowany z rowkiem | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | 13,8 | | | 42,54 € | | | 06278-02-12514105 | czarny | C | otwór pasowany z rowkiem | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | 16,3 | | | 42,54 € | | | 06278-02-10010203 | srebrny | C | otwór pasowany z rowkiem | 33 | 3 | 100 | 10 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | 11,4 | | | 39,43 € | | | 06278-02-10012204 | srebrny | C | otwór pasowany z rowkiem | 33 | 4 | 100 | 12 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | 13,8 | | | 39,43 € | | | 06278-02-12512204 | srebrny | C | otwór pasowany z rowkiem | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | 13,8 | | | 42,54 € | | | 06278-02-12514205 | srebrny | C | otwór pasowany z rowkiem | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | 16,3 | | | 42,54 € | |
|
Koła ręczne pełne aluminiowe z uchwytem cylindrycznym składanym, forma E, z otworem dokładnym |
Więcej informacji |
| Nr Zamówienia | Kolor
korpusu | Forma | Typ formy | A | D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | CAD | Osp. | Cena | Zamów |
|---|
| 06278-02-100101 | czarny | E | z otworem pasowanym | 33 | 100 | 10 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | | | 38,01 € | | | 06278-02-100121 | czarny | E | z otworem pasowanym | 33 | 100 | 12 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | | | 38,01 € | | | 06278-02-125121 | czarny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | | | 40,95 € | | | 06278-02-125141 | czarny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | | | 40,95 € | | | 06278-02-100102 | srebrny | E | z otworem pasowanym | 33 | 100 | 10 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | | | 38,01 € | | | 06278-02-100122 | srebrny | E | z otworem pasowanym | 33 | 100 | 12 | 28 | 16 | M5 | 16 | 17,4 | 92,5 | 17 | 47,5 | 45 | | | 38,01 € | | | 06278-02-125122 | srebrny | E | z otworem pasowanym | 42 | 125 | 12 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | | | 40,95 € | | | 06278-02-125142 | srebrny | E | z otworem pasowanym | 42 | 125 | 14 | 31 | 19,9 | M6 | 20 | 18,3 | 105,5 | 18 | 56,5 | 49 | | | 40,95 € | |
|
