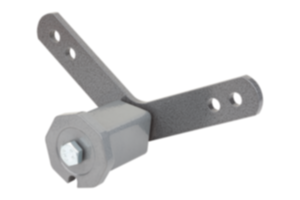

22281-18Elementy mocujące podwójne |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Obudowa ze stali spiekanej.
Ramię mocujące ze stali S235JR.
Element sprężysty z gumy naturalnej.
Śruba stalowa.Wersja:Części stalowe lakierowane.
Śruba ISO 4017, klasa wytrzymałości 8.8, ocynkowana.Wskazówka:Element mocujący z wbudowanym elementem sprężystym z bardzo elastycznej gumy naturalnej niezmieniającej kształtu.
Element mocujący wraz ze ślizgaczem łańcucha, zespołem kół łańcuchowych lub krążkiem naprężającym tworzy gotowy do montażu zespół mocujący, odpowiedni do napinania napędów łańcuchowych i pasowych. Elementy mocujące nie wymagają konserwacji i są odporne na przerwanie.
Element mocujący do mocowania bardzo długich napędów łańcuchowych i pasowych. Cięgno powrotne jest naprzemiennie prowadzone przez obie zamontowane na wysięgniku rolki mocujące lub koła łańcuchowe. Dzięki temu kompensowana jest trzykrotność wydłużenia w porównaniu z użyciem typowych napinaczy na cięgnie powrotnym.Zakres temperatury:-55°C do +85°C.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

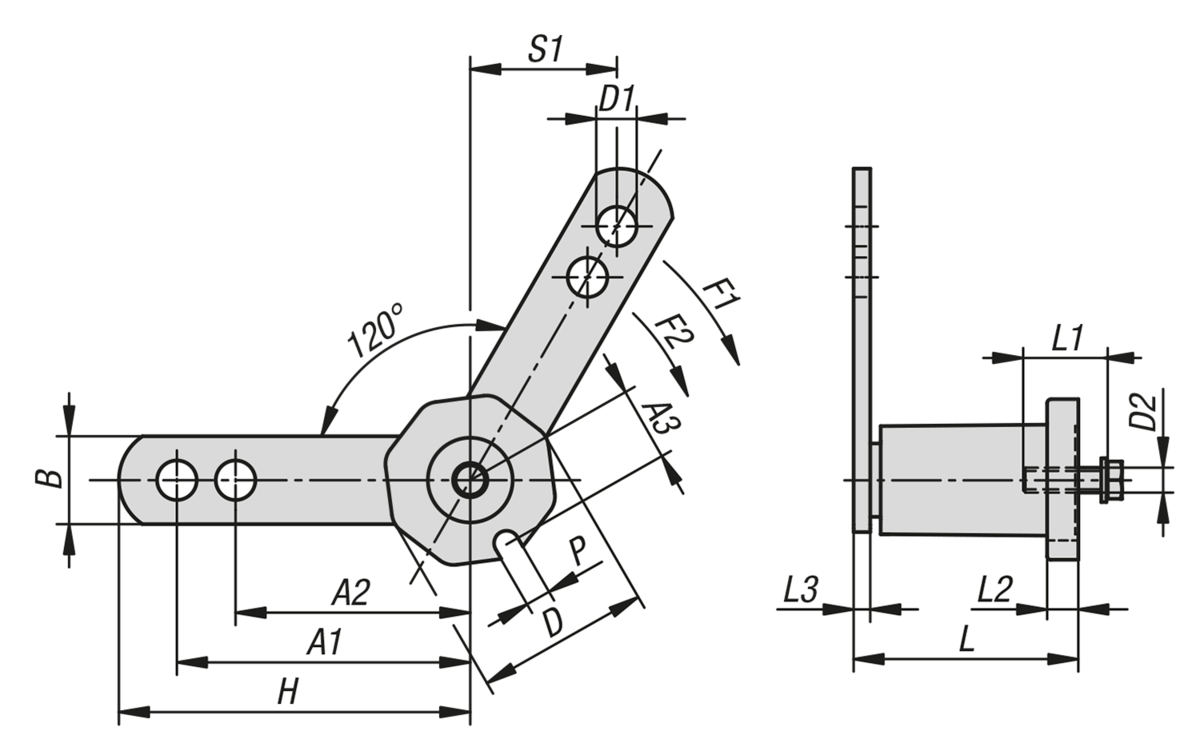

| Nr Zamówienia | Rozmiar | A1 | A2 | A3 | B
| D | D1 | D2 | H | L | L1 | L2 | L3 | P | S1 | Moment dokręcania
śruby C1
Nm | F1
N | F2
N
| CAD | Osp. | Cena | Zamów |
|---|
| 22281-18-3 | 3 | 100 | 80 | 24,8 | 30 | 56 | 10,5 | M10 | 120 | 78+1,5 -0,5 | 30 | 10 | 6 | 8,5 | 53 | 10 | 320 | 430 |  | | 88,87 € | | | 22281-18-4 | 4 | 130 | 100 | 34,5 | 50 | 73,7 | 12,5 | M12 | 170 | 108+2 -0,5 | 40 | 14 | 8 | 9,8 | 69 | 25 | 820 | 1050 | | | 144,90 € | |
