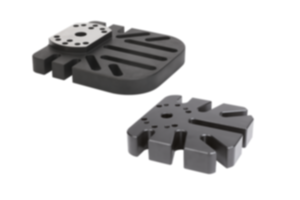

UNILOCK 5-osiowa podpora montażowa do mocowania uniwersalnego, rozmiar systemowy 80 mm
Opis artykułu/ilustracje produktu
OpisMateriał:Stal do nawęglania.Wersja:Korpus podstawowy oksydowany. Powierzchnie referencyjne utwardzone dyfuzyjnie i szlifowane.Wskazówka:5-osiowe płyty bazowe UNILOCK do mocowania uniwersalnego pasują do stołów maszynowych z systemem rastra otworów lub w wersji z wpustem teowym, a także na płyty rastrowe. Ze względu na stabilną konstrukcję te podwyższenia nadają się idealnie jako element bazowy do dużych i ciężkich przedmiotów obrabianych. Ze względu na rozmieszczenie wpustów mocujących możliwe jest uniwersalne dostosowanie do obrabianego przedmiotu i stołu maszynowego. W przypadku większej wersji można uzyskać większe odstępy między wpustami teowymi. W przypadku małej wersji wpusty mocujące są otwarte, umożliwiając lepsze usuwanie wiórów.Zalety:Stabilna budowa podstawowa do mocowania 5-osiowych modułów bazowych do mocowania dużych i ciężkich przedmiotów obrabianych. Szybkie mocowanie płyt bazowych ze względu na dużą liczbę wpustów mocujących na stole maszynowym. Elastyczne pozycjonowanie przedmiotów obrabianych na stole maszynowym.Wskazówka dotycząca planu:
Forma GA: wersja duża Forma KA: wersja mała
PobieranieTutaj dostępne są informacje zebrane w formie PDF:
