Stal do nawęglania.

Powierzchnie referencyjne hartowane i szlifowane.

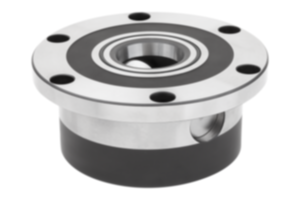

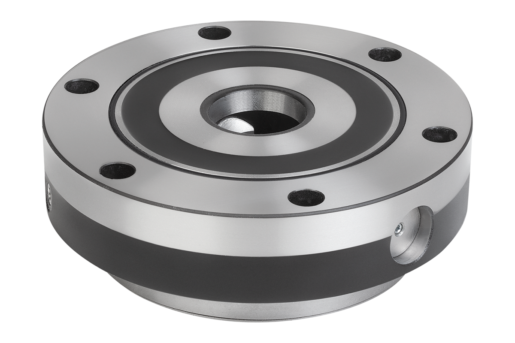

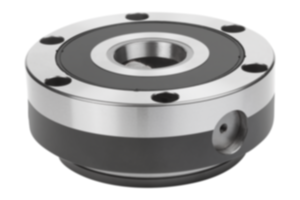

Moduły mocujące UNILOCK EFM 138 mogą być montowane na stołach maszynowych, w przyrządach (płytach, kostkach, kolumnach itd.) we wszystkich pozycjach, z występem lub bez.
Moduł mocujący UNILOCK EFM 138 szczególnie nadaje się do montażu w wieżach mocujących, w które moduły mocujące są głęboko wpuszczane.
Dzięki maksymalnemu występowi 11 mm ponad powierzchnię montażową nie powstają kontury zakłócające. Dzięki temu można przeprowadzić optymalną obróbkę przedmiotu w poziomie.

Załączanie pneumatyczne modułów mocujących może następować pojedynczo lub razem.
W ten sposób można indywidualnie wykonać system mocowania z punktem zerowym.
Dzięki modułowej konstrukcji można optymalnie dostosować liczbę i odstępy modułów mocujących do danego procesu mocowania. Czasy zbrojenia zostają znacznie skrócone, co przekłada się na dłuższy czas pracy maszyn.

Duże siły mocujące uzyskiwane są dzięki zintegrowanemu pakietowi sprężyn (jednostka mocowana jest bezciśnieniowo).
Luzowanie odbywa się pneumatycznie.
Również w przypadku spadku ciśnienia lub wahań doprowadzanego sprężonego powietrza cała siła wciągania zostaje zachowana.

Wszystkie moduły mocujące mają standardowo funkcję turbo. Ze względu na krótki impuls powietrzny na przyłączu powietrza „Turbo” znacznie zwiększa się normalna siła wciągania, uzyskiwana przez sprężyny. Dzięki temu moduły mocujące mogą być bardzo skutecznie stosowane do ciężkiej obróbki skrawaniem.

Korzystanie z funkcji turbo do maksymalnej siły wciągania jest zalecane.

Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M10, M12, M16 możliwe są poniższe siły mocujące:
- siła mocująca (M10) 35 000 N
- siła mocująca (M12) 50 000 N
- siła mocująca (M16) 75 000 N
Siła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 – 12.9.

Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym.Stała wielkość sworzni mocujących we wszystkich modułach mocujących i zgodność z modułowym 5-osiowym systemem mocowania 80 zapewniają różnorodne możliwości zastosowań.

- Siła wciągania z turbo 20 kN.
- Ciśnienie systemowe: 6 barów, powietrze oliwione.
- Dokładność powtarzania ≤ 0,005 mm.
- Zakres temperatury od 5° do 60°C.
- Opcjonalne przyłącze powietrza czyszczącego.

- Ideális alacsony, 11 mm-es beépítési m agasságú felfogótornyokba.
- Funkcja turbo w standardzie.
- Dokładność powtarzania ≤0,005 mm.
- Pozycjonowanie za pomocą stożka krótkiego.
- Duże siły wciągania.
- Optymalizacja czasu zbrojenia.

1x moduł mocujący.
6x śruby mocujące.
6x zaślepek do śrub.
2x o-ringi Ø9x1,5 do przyłącza powietrza.

Moduły mocujące można załączać przez przyłącza na płycie bazowej.

Aby zapewnić działanie zasuw mocujących, odpowietrzanie górnej komory tłoka musi odbywać się przez przyłącze powietrza „turbo”.

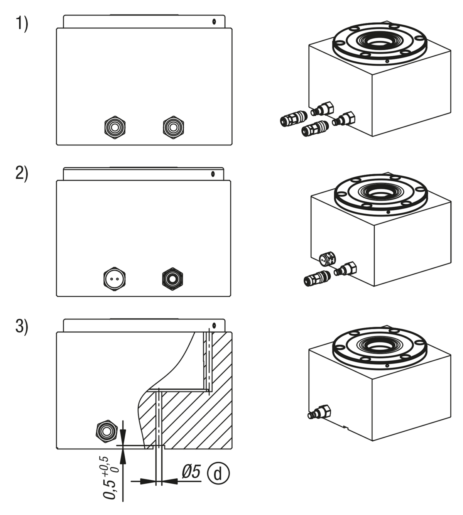

Można to wykonać na jeden z trzech sposobów:
1) Podłączenie i zastosowanie funkcji turbo w płycie bazowej lub w wieży mocującej obok przyłącza „Otwieranie”. W ten sposób w razie potrzeby moduł mocujący można jeszcze zamocować dodatkowo krótkim impulsem powietrznym. (Zalecane)
2) Zwykły otwór do uchodzenia powietrza w płycie bazowej/wieży mocującej, która jest połączona z przyłączem turbo. W celu zamknięcia otworu przed brudem nie wolno stosować przyłącza z funkcją blokowania, lecz należy użyć korka odpowietrzającego.
3) W trzecim przypadku komorę tłoka można odpowietrzyć przez otwór, który jest połączony pod płytą bazową przez wpust poprzeczny. Otwór musi stykać się z przyłączem turbo, aby nastąpiło odpowietrzanie.

a) przyłącze bez węża podłogowe (otwieranie)
o-ring Ø9x1,5
b) przyłącze bez węża podłogowe (turbo)
o-ring Ø9x1,5
c) krawędź centrująca
d) odpowietrzenie

Sworzeń mocujący 42208.
Trzpień ochronny do modułów mocujących 42796.
Osłona do modułów mocujących 42796.

Zalecana średnica znamionowa węża:
- Do czterech modułów mocujących średnica znamionowa węża 6  mm.
- Od pięciu modułów mocujących średnica znamionowa węża 8  mm.
