GJL 300.

Powierzchnie bazowe i mocujące szlifowane.

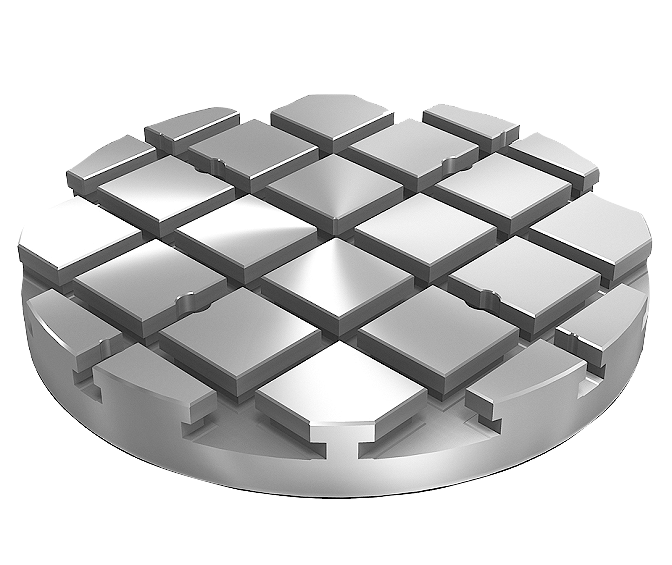

Płyty bazowe okrągłe z rowkami teowymi są wykorzystywane do montowania przyrządów modułowych. Te płyty podstawowe są pozycjonowane i mocowane bezpośrednio na stołach maszynowych.
Dokładne odstępy między rowkami w kierunku wzdłużnym i poprzecznym gwarantują bardzo dużą powtarzalność mocowań.
Otwory kierunkowe służą do wyrównywania płyty bazowej na stole maszynowym.
Kołki ustalające do pozycjonowania płyt bazowych należy zamówić osobno.
Dostawa obejmuje również śruby z uchem transportowym i nakrętkami do rowków teowych.
Inne wymiary na zapytanie.

pozostałe wymiary.

1) Otwór przelotowy dla śruby z łbem walcowym DIN 912 (D4)
