03099-60Tuleje pozycjonujące ze stali lub stali nierdzewnej z... |
powrót |
|
|

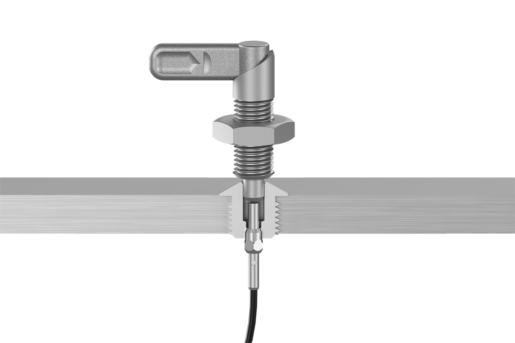

OpisOpis produktu:Tuleje pozycjonujące tworzą punkt mocowania dla elementów obsługowych i zatrzaskowych w kształcie trzpieni, w których mogą one zostać bezpiecznie i dokładnie zatrzaśnięte.
W przypadku tulei pozycjonujących z czujnikiem stanu na tulei znajduje się zmiennie ustawiany czujnik. Umożliwia on sprawdzenie elektroniczne, czy sworzeń znajduje się w tulei pozycjonującej, czy nie.
W przypadku stosowania kilku tulei można stwierdzić, w której z nich znajduje się element obsługowy lub zatrzaskowy.Materiał:Tuleja pozycjonująca ze stali lub stali nierdzewnej 1.4034.
Czujnik ze stali nierdzewnej.
Nakrętka zaciskowa mosiężna.Wersja:Tuleja pozycjonująca:
stal hartowana i oksydowana.
Stal nierdzewna hartowana i niepowlekana.
Czujnik niepowlekany.
Nakrętka zaciskowa niklowana.Wskazówka:Dostosowana do elementów montażowych 03099.
Czujnik stanu i nakrętka zaciskowa są dostarczane niezmontowane.
Maksymalny moment dokręcania nakrętki zaciskowej: 1,2 Nm.Dane techniczne:Czujnik indukcyjny:
Obwód wyjściowy: PNP zestyk zwierny (NO)
Napięcie robocze 10 – 30 V DC
Prąd roboczy <100 mA
Zasięg 1 mm
Częstotliwość łączenia: <3500 Hz
Odporność na zwarcie: tak
Odporność na zmianę biegunów: tak
Stopień ochrony: IP 67
Podłączenie: PVC kabel 2 m
Zakres temperatur: -25°C – +70°C

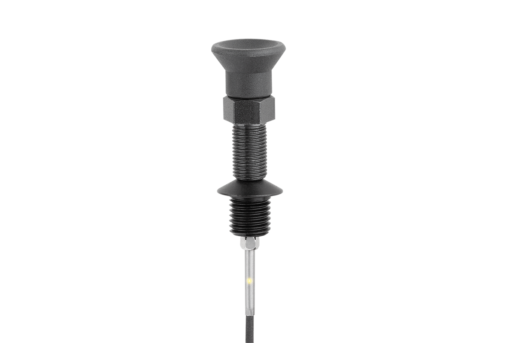

Aprobaty: CE, c-UL-us, EACZastosowanie:Tuleje pozycjonujące w połączeniu z czujnikiem stanu umożliwiają sterowanie procesami zależne od załączania. Ponadto można zapewnić, że element obsługowy lub zatrzaskowy znajdzie się w żądanym miejscu.

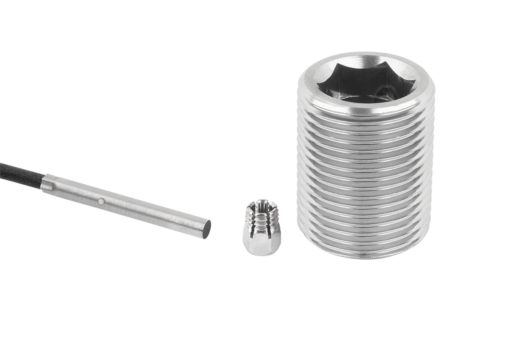

Na przykład przy zmianie formatu maszyn pakujących.Montaż:Czujnik jest mocowany na tulei za pomocą nakrętki zaciskowej i ustawiany osiowo. Przez dokręcenie nakrętki zaciskowej czujnik zostaje ostatecznie zamocowany.
Szczegółowy sposób postępowania opisano w instrukcji montażu.Bezpieczeństwo:Tuleje pozycjonujące z czujnikiem stanu nie są przystosowane do zabezpieczania ludzi.Wskazówka dotycząca planu:Forma A: gwint przelotowy

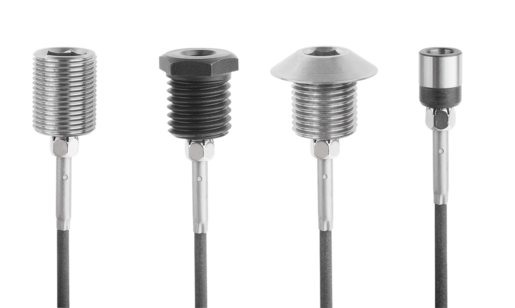

Forma B: z gwintem i kołnierzem

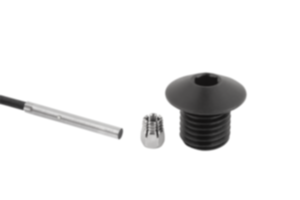

Forma C: z gwintem i stożkiem zachodzącym
Forma D: gładka
1) LED
BN = brązowy
BK = czarny
BU = niebieski PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Tuleje pozycjonujące ze stali lub stali nierdzewnej z czujnikiem stanu, forma A, gwint przelotowy |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-60-1031011 | A | gwint przelotowy | stal | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 107,26 € | | | 03099-60-1041011 | A | gwint przelotowy | stal | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 107,26 € | | | 03099-60-1051211 | A | gwint przelotowy | stal | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 108,54 € | | | 03099-60-1061211 | A | gwint przelotowy | stal | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 108,54 € | | | 03099-60-1081611 | A | gwint przelotowy | stal | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 109,81 € | | | 03099-60-1101611 | A | gwint przelotowy | stal | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 109,81 € | | | 03099-60-1122011 | A | gwint przelotowy | stal | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 111,09 € | | | 03099-60-1162411 | A | gwint przelotowy | stal | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 112,37 € | | | 03099-60-11031011 | A | gwint przelotowy | stal nierdzewna | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 109,81 € | | | 03099-60-11041011 | A | gwint przelotowy | stal nierdzewna | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 109,81 € | | | 03099-60-11051211 | A | gwint przelotowy | stal nierdzewna | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 111,09 € | | | 03099-60-11061211 | A | gwint przelotowy | stal nierdzewna | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 111,09 € | | | 03099-60-11081611 | A | gwint przelotowy | stal nierdzewna | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 112,37 € | | | 03099-60-11101611 | A | gwint przelotowy | stal nierdzewna | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 112,37 € | | | 03099-60-11122011 | A | gwint przelotowy | stal nierdzewna | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 113,64 € | | | 03099-60-11162411 | A | gwint przelotowy | stal nierdzewna | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 114,92 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej z czujnikiem stanu, forma B, z gwintem i kołnierzem |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-60-2031011 | B | z gwintem i kołnierzem | stal | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 109,18 € | | | 03099-60-2041011 | B | z gwintem i kołnierzem | stal | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 109,18 € | | | 03099-60-2051211 | B | z gwintem i kołnierzem | stal | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 110,46 € | | | 03099-60-2061211 | B | z gwintem i kołnierzem | stal | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 110,46 € | | | 03099-60-2081611 | B | z gwintem i kołnierzem | stal | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 111,73 € | | | 03099-60-2101611 | B | z gwintem i kołnierzem | stal | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 111,73 € | | | 03099-60-2122011 | B | z gwintem i kołnierzem | stal | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 113,01 € | | | 03099-60-2162411 | B | z gwintem i kołnierzem | stal | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 114,29 € | | | 03099-60-12031011 | B | z gwintem i kołnierzem | stal nierdzewna | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 111,73 € | | | 03099-60-12041011 | B | z gwintem i kołnierzem | stal nierdzewna | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 111,73 € | | | 03099-60-12051211 | B | z gwintem i kołnierzem | stal nierdzewna | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 113,01 € | | | 03099-60-12061211 | B | z gwintem i kołnierzem | stal nierdzewna | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 113,01 € | | | 03099-60-12081611 | B | z gwintem i kołnierzem | stal nierdzewna | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 114,29 € | | | 03099-60-12101611 | B | z gwintem i kołnierzem | stal nierdzewna | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 114,29 € | | | 03099-60-12122011 | B | z gwintem i kołnierzem | stal nierdzewna | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 115,56 € | | | 03099-60-12162411 | B | z gwintem i kołnierzem | stal nierdzewna | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 115,56 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej z czujnikiem stanu, forma C, z gwintem i stożkiem zachodzącym |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-60-3041211 | C | z gwintem i stożkiem zachodzącym | stal | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 111,09 € | | | 03099-60-3051211 | C | z gwintem i stożkiem zachodzącym | stal | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 111,09 € | | | 03099-60-3061211 | C | z gwintem i stożkiem zachodzącym | stal | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 111,09 € | | | 03099-60-3081611 | C | z gwintem i stożkiem zachodzącym | stal | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 112,37 € | | | 03099-60-3101611 | C | z gwintem i stożkiem zachodzącym | stal | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 112,37 € | | | 03099-60-13041211 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 113,64 € | | | 03099-60-13051211 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 113,64 € | | | 03099-60-13061211 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 113,64 € | | | 03099-60-13081611 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 114,92 € | | | 03099-60-13101611 | C | z gwintem i stożkiem zachodzącym | stal nierdzewna | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 114,92 € | |
|
Tuleje pozycjonujące ze stali lub stali nierdzewnej z czujnikiem stanu, forma D, gładki |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | Materiał
korpusu | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | Osp. | Cena | Zamów |
|---|
| 03099-60-4030891 | D | płaski | stal | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 115,56 € | | | 03099-60-4040891 | D | płaski | stal | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 115,56 € | | | 03099-60-4050891 | D | płaski | stal | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 115,56 € | | | 03099-60-4061091 | D | płaski | stal | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 116,20 € | | | 03099-60-4081391 | D | płaski | stal | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 116,20 € | | | 03099-60-4101791 | D | płaski | stal | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 117,47 € | | | 03099-60-14030891 | D | płaski | stal nierdzewna | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 118,37 € | | | 03099-60-14040891 | D | płaski | stal nierdzewna | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 118,37 € | | | 03099-60-14050891 | D | płaski | stal nierdzewna | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 118,37 € | | | 03099-60-14061091 | D | płaski | stal nierdzewna | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 118,88 € | | | 03099-60-14081391 | D | płaski | stal nierdzewna | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 119,39 € | | | 03099-60-14101791 | D | płaski | stal nierdzewna | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 120,67 € | |
|
